烘干機采用托輪與輪帶的摩擦傳動，傳動功率低，降低了設備工作時的噪音。密封系統采用了微接觸技術，密封效果更佳，減少了粉塵污染。
電石渣、礦渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等濕性大、比重大的的物料均可使用礦渣烘干機
電石渣、礦渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等濕性大、比重大的的物料均可使用礦渣烘干機
產品名稱：電石渣烘干機
●產品簡介： 烘干機采用托輪與輪帶的摩擦傳動，傳動功率低，降低了設備工作時的噪音。密封系統采用了微接觸技術，密封效果更佳，減少了粉塵污染。
●應用范圍： 電石渣、礦渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等濕性大、比重大的的物料均可使用礦渣烘干機
電石渣烘干機是一種回轉式烘干機,主要由回轉筒體、引風設備、揚料板、清掃裝置、傳動裝置、輸送設備、熱風設備、減速機、支撐裝置及密封裝置等部件組成。 電石渣烘干機設計合理,制作精良、性能穩定、工藝先進、產量高,能耗低,占地面積小、機械化程度高。
電石渣烘干機特點：
1、技術含量高，筒體自我保溫，熱效率高達80%（單筒烘干機熱效率僅為35%），比單筒烘干節煤68%，產量提高100%。
2、比單筒烘干機整機長度縮短60%，有利于工藝布置。減少廠房的建筑面積，節約工程投資40%左右。占地面積20m2左右。
3、采用耐熱耐磨合金鋼板，比普通鋼板耐磨4倍。使用壽命長，維護方便。
4、熱效率高，外筒體溫度低于60℃（單筒烘干機外筒體溫度高達150℃），出口溫度低，出料溫度低于60℃。
5、出口溫度低，有利于除塵設備使用時間長，可直接配套氣箱脈沖袋式除塵器。
6、土建投資降低50%左右，電耗降低60%。
7、無需大小齒輪轉動，采用托輪轉動。
8、熱風爐可配套沸騰爐、噴煤爐、手燒爐、也使用于燃油、燃?xì)鉅t，能烘20 mm以下的塊料、粒料、粉狀物料。
9、臺時產量：5-10 10-15 15-20 20-25 25-30 30-40 40-50 50-60 60-70 70-80T
<
| 外筒直徑 | Φ 2.5 | Φ 2.7 | Φ 3 | Φ 3.2 | Φ 3.6 | Φ 3.6 |
| 外筒長度 | 6 | 7 | 7 | 7 | 8 | 12 |
| 初水分（%） | 10-18% | |||||
| 終水分（%） | 1% | |||||
| 筒體轉速 | 8-11 | |||||
| 生產能力（t/h） | 15-28 | 20-38 | 24-46 | 28-52 | 40-76 | 60-114 |
| 電機功率 | 18.5 | 22 | 30 | 37 | 45 | 55 |
注意：以上參數僅供參考，具體配置以實際工況確認后為準！
電石渣、礦渣、石灰石、粘土、河沙、石英沙、水渣、煤泥、污泥等濕性大、比重大的的物料均可使用電石渣烘干機

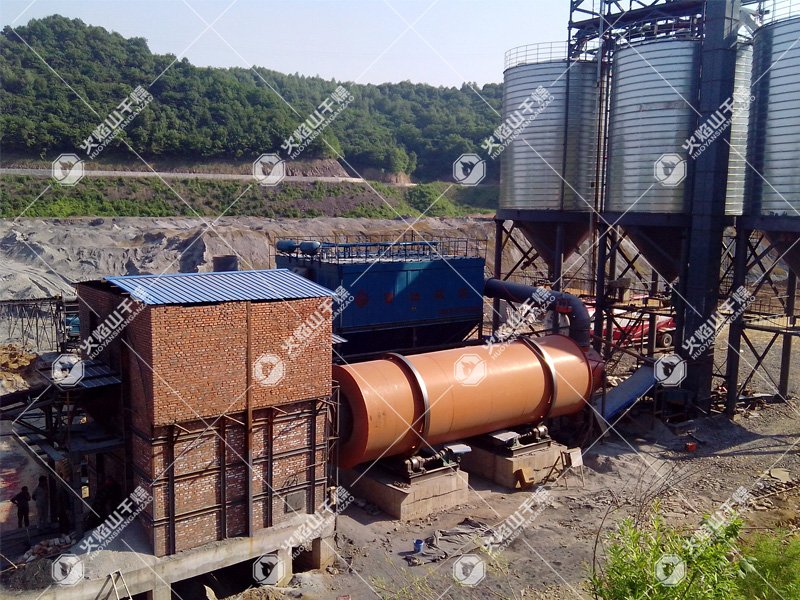

案例名稱：上海南珊--原煤烘干系統
物料名稱：原煤
成品產量：80噸
細度要求：0-5MM
客戶要求：烘干、現場揚塵處理
項目背景
上海南珊公司羅源分公司在福建省羅源縣寶鋼廠區內，目前寶鋼每年都有大量的鋼渣需要烘干處理，南珊公司和我公司合作，上一臺?3.6X8米三筒烘干機，專門烘干鋼渣.
客戶需求
烘干鋼渣，其粒度0-3MM，初水份15%、烘干后終水份＜6%，烘干產量60T/h。
工藝流程
成本核算 ：
1.烘干成本（不含人工）
烘干噸物料煤氣耗成本煤粉熱值5500 KCaL/KG（元/噸干料）、煤粉按500元/噸、原煤80噸/時烘干物料所需熱值900萬KCaL、水份蒸發量:8421kg
（9000000÷5500÷80）×0.5=10.23元（噸煤耗成本）
2.烘干噸物料用電成本
（75+55+110+其他30）×0.85÷60=3.8（度電/噸）電費按0.60元/度計算，烘干噸物料系統用電2.3元。
產量核算：
根據烘干機的產量G=AV/1000×〔（W1-W2）/（100- W1）〕，根據上面所計算出的烘干機的修正容積，原煤烘干系統選用我司生產FSTH（xl）36120新型單電機傳動三筒烘干機可滿足系統80噸/時產量的烘干要求。
噸產品利潤：
原煤價格400元/噸，烘干成本18.5元/噸（含人工2元/噸），烘干后鋼渣市場價60元/噸，每噸利潤60-18.5-2.3-20=19.2元
年創利：
按年產量60×20×30X10=360000（噸）計算，年創利360000X19.2=6912000（元）。
集中環保技術：
系統采用集中收塵技術，負壓操作工藝，過程無粉塵排放，保證車間和工人的生產環境，產生良好的社會效益。
