雙錐回轉干燥機
直接聯系
江陰市建華干燥設備有限公司
江蘇
面議
建華
雙錐回轉干燥機
1384
一、產品簡介
SZG雙錐真空干燥機是具備皮帶、鏈條兩級彈性聯接方式，因而設備運行平穩。特別設計的工裝，充分體現了兩支軸的良好同心，熱媒及真空系統均采用可靠的美國技術的旋轉接頭。在此基礎上，我們開發了SZG-A,它既可無級調速,又能進行恒溫控制。 作為專業干燥設備制造廠,我們以每年百余臺服務于用戶,本廠產品從高溫導熱油為熱媒介質、中溫蒸汽及低溫熱水一應俱全。干燥粘性物料時，本廠將在罐內為您特別設計“抄板”結構或設置滾珠。
二、工作原理
在密閉的夾層中通入熱能源(如熱水，低壓蒸汽或導熱油)，熱量經內殼傳給被干燥物料。
在動力驅動下，罐體作緩慢旋轉，罐內物料不斷地混合，從而達到強化干燥的目的。
物料處于真空狀態，蒸汽壓下降使物料表面的水份(溶劑)達到飽和狀態而蒸發了，并由真空泵及時排出回收。物料內部的水份(溶劑 )不斷地向表面滲透、蒸發、排出，三個過程不斷進行，物料在很短時間內達到干燥目的。

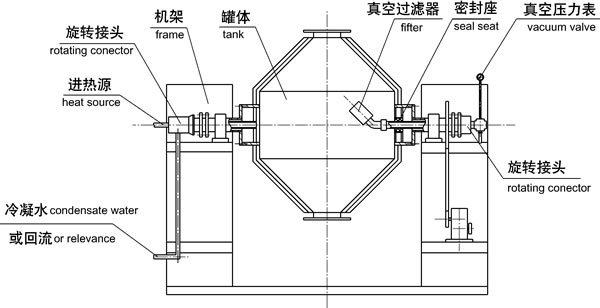

三、結構示意圖
四、應用范疇
適用化工、制藥、食品等行業的粉狀、粒狀及纖維的濃縮、混合、干燥及需低溫干燥的物料（如生化制品等），更適用于易氧化、易揮發、熱敏性、強烈刺激、有毒性物料和不允許破壞結晶體的物料的干燥。
五、技術參數
項目 | 單位 | 機型 | ||||||||||
名稱 | unit | 100 | 200 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 |
總容積 | L | 100 | 200 | 350 | 500 | 750 | 1000 | 1500 | 2000 | 3000 | 4000 | 5000 |
工作容積 | L | 50 | 100 | 175 | 250 | 375 | 500 | 750 | 1000 | 1500 | 2000 | 2500 |
加熱面積 | m2 | 1.16 | 1.5 | 2 | 2.63 | 3.5 | 4.61 | 5.58 | 7.5 | 10.2 | 12.1 | 14.1 |
轉速 | rpm | 6 | 5 | 4 | 4 | 4 | ||||||
功率 | kw | 0.75 | 1.1 | 1.5 | 1.5 | 2 | 3 | 3 | 4 | 5.5 | 7.5 | 7.5 |
回轉高度 | mm | 1810 | 1910 | 2090 | 2195 | 2500 | 2665 | 2915 | 3055 | 3530 | 3800 | 4180 |
整機重量 | kg | 825 | 1050 | 1350 | 1650 | 1800 | 2070 | 2250 | 3000 | 4500 | 5350 | 6000 |
罐內設計壓力 | mpa | -0.09～0.096 | ||||||||||
夾層設計壓力 | mpa | 0.3 | ||||||||||
電機可根據客戶要求選配調速電機，轉速為0～6rpm；以上技術參數物料比重按0.6g/cm3計算，如超過，定貨時需提出；用戶如需壓力容器證書，定貨時需提出；物料如為易燃易爆性，定貨時以實驗數據為準。
六、產品特點
油加熱時，采用自動恒溫控制，可以干燥生化制品和礦物原料，溫度可在20～160℃之間。
熱效率高，比一般烘箱提高2倍以上。
間接加熱，物料不會被污染，符合"GMP" 要求。設備維修操作簡便，易清洗。
推薦的工藝安置示范：溶劑回收工藝安置
