XSH型懸臂雙螺旋錐形混合機
直接聯系
浙江永通機械廠
浙江
面議
浙江永通
XSH型懸臂雙螺旋錐形混合機
499
XYSH產品用途
本機適用于化工、化肥、油田、煉油、農藥、獸藥、涂料、顏料、染料及助劑.冶金、冶煉、耐材、礦山、建材、電池、電子塑料、飼料、養殖業、醫藥、生物工程、食品、保健品、陶瓷、玻皮璃以及新材料、核能材料等行業的固-固(即粉體與粉體)混合、固液(即粉體與液體)混合、液-液(即液體與液體)海混合。該機對混合物適應性廣，對熱敏性物料組成的混合不會產生分層離析現象。對粗料、細粒和超細粉等各種顆粒、纖纖維或片狀物料的混合均有很好的適應性。

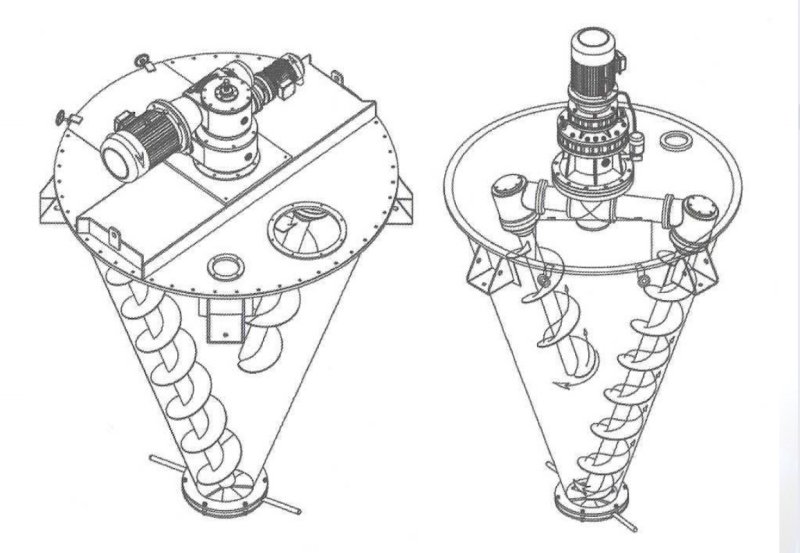

1、噴液裝置：噴液裝置由旋轉頭和噴液部件組成。噴液部件用法蘭固定在分配箱下端蓋上，由公轉帶動運轉，旋轉接頭和噴液部件為活動連接，以便旋轉接頭固定在管道上。(如用戶需要配置訂貨時說明，另加價)
2、筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺栓固定在筒蓋上，筒蓋上設有若干孔口，供進料、觀察、清洗、維修備用。
3、傳動部分：自轉和公轉是通過齒輪減速機和擺線減速機或渦輪減速機調整到合理的速度，然后傳遞給螺旋實現自轉、公轉兩種運動。
4、螺旋部分：筒體內兩根非對稱排列的螺旋作自轉、并在分配箱的傳動下作公轉行星運轉。在較大范圍內翻動物料，使物料快速達到均勻混合。
5、筒體部分：筒體為錐形結構,作盛物料用。
6、出料閥：出料閥安裝在筒體底部，用于控制物料流出及放科，以出科閥可刀丁和氣動兩種形式。液體出料閥訂貨時請先說明管徑尺寸。

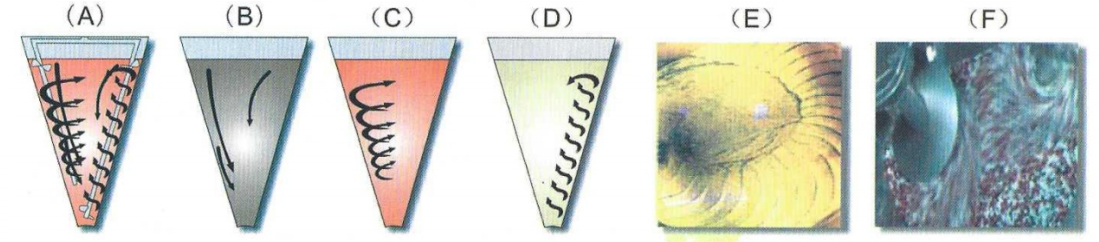

混合機的兩根非對稱螺旋的快速自轉、公轉使物料向上提升、形成兩股非對稱沿筒臂由下向上的螺旋物料流(見圖A、B)。轉臂帶動的螺旋公轉運動，使螺旋外的物料不同程度進入螺注包絡線內，一部分物料被錯位提升，另一部分物料被拋出螺柱，從而達到全圓周方位物料的不斷更新擴散，被提到上部的的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補充了底部的空穴，從而形成對流循環。(見A、B、C、D、E、F圖)由于上述運動的復合，物料在較短時間內獲得了均勻混合，混合程度較高。(見E、F圖)
