QIME405~4270
直接聯系
上海全簡機電有限公司.
面議
全簡
QIME405~4270
3081
--
廣泛適用于日化、食品、醫藥、化工、石油、涂料、納米材料等領域。
本管線式乳化機是我公司的**產品，它集多級乳化與混合于一身，具有結構緊湊、高效節能的顯著特點。管線式乳化機按照定子、轉子結構的不同定級，配備一套轉、定子的為單級管線式乳化機，配備二套轉、定子結構的乳化機為二級管線式乳化機，以此類推。管線式乳化機可用于多相液體介質連續乳化或分散，同時對于低粘度的液體介質起到輸送作用。也可以實現粉體、液體按比例連續混合。廣泛適用于日化、食品、醫藥、化工、石油、涂料、納米材料等領域。
工作原理：本泵采用特殊設計的高速轉子與定子的組合，在馬達的驅動下。在高速旋轉的過程中，轉子的葉片迫使液體物料旋轉，對液體作功，使其能量增加，液體在離心力的作用下向定子的四周甩出，定子與轉子相對速度很高，配合精密，使物料受到不斷機械、液壓力剪切，液體通過**級一對轉、定子后將速度能轉換成壓力能，進入第二級二對轉、定子及第三級三對轉、定子，由于密封殼作用，所有物料都將受到六對轉、定子的連續作用，讓被加工物料承受幾十萬次的剪切作用，從而確保多相液體高度分散后固體顆粒迅速細化之目的。當**級轉子內淮體被甩出后，轉子內壓力就低于進料管內壓力，新的液體在這個壓力差的作用下被吸入轉子，液體就連續不斷地從泵內流出。

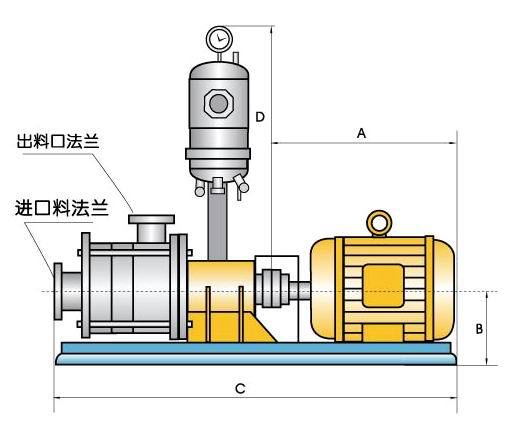

一級管線式乳化機數據表
型號 | 功率kw | 轉速rpm | 產率 M3/h (H2O) | 基本尺寸(mm) | 進料口 | 出料口 | |||
A | B | C | D | ||||||
401/1/2 | 1.1 | 2825 | 1 | 285 | 80 | 732 | 900 | DN40 | DN32 |
401/1/4 | 1.1 | 2825 | 1 | 285 | 80 | 732 | 900 | DN40 | DN32 |
405/1/2 | 4 | 2890 | 5 | 400 | 112 | 880 | 950 | DN40 | DN32 |
405/1/4 | 4 | 2890 | 4 | 400 | 112 | 880 | 950 | DN40 | DN32 |
405/1/6 | 4 | 2890 | 4 | 400 | 112 | 880 | 950 | DN40 | DN32 |
410/1/2 | 7.5 | 2900 | 7 | 475 | 132 | 1130 | 950 | DN50 | DN50 |
410/1/4 | 7.5 | 2900 | 7 | 475 | 132 | 1130 | 950 | DN50 | DN50 |
410/1/6 | 7.5 | 2900 | 6 | 475 | 132 | 1130 | 950 | DN50 | DN50 |
415/1/6 | 11 | 2930 | 8 | 475 | 132 | 1130 | 950 | DN50 | DN50 |
425/1/2 | 18.5 | 2930 | 10 | 670 | 180 | 1317 | 1035 | DN80 | DN65 |
425/1/4 | 18.5 | 2930 | 10 | 670 | 180 | 1317 | 1035 | DN80 | DN65 |
425/1/6 | 18.5 | 2930 | 9 | 670 | 180 | 1317 | 1035 | DN80 | DN65 |
430/1/2 | 22 | 2940 | 15 | 710 | 180 | 1364 | 1035 | DN80 | DN65 |
430/1/4 | 22 | 2940 | 15 | 710 | 180 | 1364 | 1035 | DN80 | DN65 |
430/1/6 | 22 | 2940 | 14 | 710 | 180 | 1364 | 1035 | DN80 | DN65 |
450/1/2 | 37 | 2950/1480 | 25/40 | 820 | 225 | 1600 | 1035 | DN80/DN125 | DN80/DN100 |
450/1/4 | 37 | 2950/1480 | 25/40 | 820 | 225 | 1600 | 1035 | DN80/DN125 | DN80/DN100 |
450/1/6 | 37 | 2950/1480 | 25/40 | 820 | 225 | 1600 | 1035 | DN80/DN125 | DN80/DN100 |
475/1/4 | 55 | 2970/1480 | 50/80 | 930 | 250 | 1900 | 1035 | DN100/DN125 | DN80/DN100 |
二級管線式乳化機數據表
型號 | 功率kw | 轉速rpm | 產率 M3/h (H2O) | 基本尺寸(mm) | 進料口 | 出料口 | |||
A | B | C | D | ||||||
405/2 | 4 | 2890 | 2 | 400 | 112 | 897 | 900 | DN40 | DN32 |
410/2 | 7.5 | 2900 | 4 | 475 | 132 | 1196 | 1050 | DN50 | DN50 |
415/2 | 11 | 2930 | 5 | 475 | 132 | 1196 | 1050 | DN50 | DN50 |
425/2 | 18.5 | 2930 | 7 | 670 | 180 | 1448 | 1050 | DN80 | DN65 |
430/2 | 22 | 2940 | 18 | 710 | 180 | 1448 | 1050 | DN80 | DN65 |
450/2 | 37 | 2950/1480 | 20/30 | 820 | 225 | 1840 | 1050 | DN80/DN125 | DN80/DN100 |
475/2 | 55 | 2970/1480 | 30/60 | 930 | 250 | 2157 | 1050 | DN100/DN150 | DN80/DN100 |
4100/2 | 75 | 2970/1480 | 35/65 | 1000 | 280 | 2157 | 1050 | DN100/DN150 | DN80/DN100 |
4150/2 | 110 | 2980/1485 | 40/70 | 1240 | 315 | 2417 | 1050 | DN150 | DN100 |
4175/2 | 132 | 2980/1485 | 50/80 | 1310 | 315 | 2467 | 1050 | DN150 | DN100 |
三級管線式乳化機數據表
型號 | 功率kw | 轉速rpm | 產率 M3/h (H2O) | 基本尺寸(mm) | 進料口 | 出料口 | |||
A | B | C | D | ||||||
405/3 | 4 | 2890 | 2 | 323 | 100 | 995 | 900 | DN40 | DN32 |
410/3 | 7.5 | 2900 | 4 | 518 | 160 | 1300 | 1050 | DN50 | DN50 |
415/3 | 11 | 2930 | 5 | 518 | 160 | 1300 | 1050 | DN50 | DN50 |
425/3 | 18.5 | 2930 | 8 | 766 | 200 | 1485 | 1050 | DN80 | DN65 |
430/3 | 22 | 2940 | 12 | 766 | 200 | 1485 | 1050 | DN80 | DN65 |
450/3 | 37 | 2950/1480 | 20/30 | 820 | 225 | 1840 | 1050 | DN80/DN125 | DN80/DN100 |
475/3 | 55 | 2970/1480 | 30/60 | 930 | 250 | 2157 | 1050 | DN100/DN150 | DN80/DN100 |
4100/3 | 75 | 2970/1480 | 35/65 | 1000 | 280 | 2157 | 1050 | DN100/DN150 | DN80/DN100 |
4150/3 | 110 | 2980/1485 | 40/70 | 1240 | 315 | 2417 | 1050 | DN150 | DN100 |
4175/3 | 132 | 2980/1485 | 50/80 | 1310 | 315 | 2467 | 1050 | DN150 | DN100 |
