粉體行業在線展覽
粉體行業在線展覽
HG-6A
直接聯系
大連宏光鋰業有限責任公司.
大連
面議
HG
HG-6A
4302
HG-6A極片壓實密度較高，反彈低，根據不同的條件，壓實密度設計在1.58-1.68/cm3之間，可獲得良好的加工性能。
本產品特別適用于高品質、高容量、長壽命的鋁殼、液態軟包裝、聚合物電池。
本產品特別適用于高品質、高容量、長壽命的鋁殼、液態軟包裝、聚合物電池。
HG-6A是以優質人造炭為原料，經過化學深度改性和表面改性的人造石墨鋰離子電池負極材料。本產品不僅提高了人造石墨負極材料的容量和壓實密度，同時著重提高其吸液性能和循環性能。
主要特點：1、克容量很高 2、加工性能優異
3、反彈小 4、循環性能優異
適用范圍：本產品特別適用于高品質、高容量、長壽命的鋁殼、液態軟包裝、聚合物電池。
產品性能指標
| 分析項目 | 單位 | 技術指標 | 典型值 |
| 粒度D50 | μm | 9.50～12.50 | 10.92 |
| 振實密度 | g/ml | ≥0.85 | 0.91 |
| 比表面積 | m2/g | ≤3.80 | 3.07 |
| 真密度 | g/cm3 | ≥2.20 | 2.24 |
| 灰 分 | % | ≤0.10 | 0.02 |
| 放電比容量 | mAh/g | ≥354.0 | 355.8 |
| **效率 | % | ≥93.0 | 93.5 |

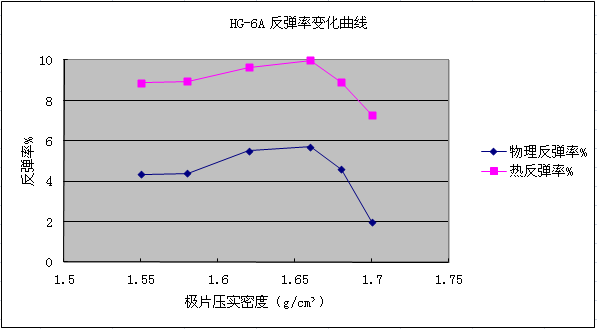

加工性能
注1：物理反彈測試方法：自然靜置 1h測量 溫度：22℃ 濕度：13﹪
注2：熱反彈測試方法：60℃烘 24h
HG-6A極片壓實密度較高，反彈低，根據不同的條件，壓實密度設計在1.58-1.68/cm3之間，可獲得良好的加工性能。

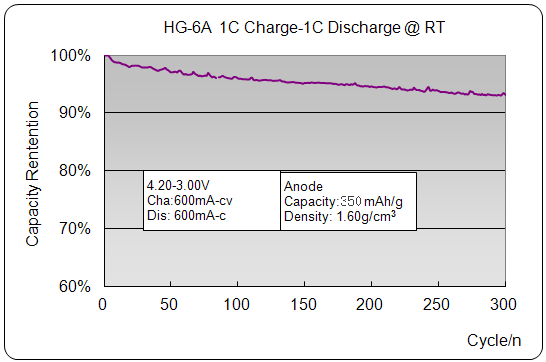

產品循環壽命
人造石墨HG-6A+鈷酸鋰LC400常溫循環（423465PL-600mAh）。
300次循環，1C充放電，容量保持率達93.2%，循環性能較好。
