一、概述：

AT303是一種接受標準鉑電阻（Pt100兩線或三線）而設計的溫度變送器，它符合BS1904或DIN43760標準，并將溫度轉換成工業標準4-20mA電流，變送器封裝于一個DIN標準連接模塊中。變送器有三種標準工廠標定量程。模塊中有微調電位器，用于*后重校零點及量程調節。材質為316L不銹鋼，適合制藥及食品行業使用。
圖1所示為4-20mA環路電流輸出的接線方法，圖中所示Pt100傳感器通常是以一個三根出線的探頭組件形式提供。輸出環路表示一個為串聯在一起的傳感器、變送器及為負載提供電流的24V DC的電源。負載RL代表在環路中的其它設備，通常是指示器、控制器、記錄儀等。有時，這些設備內置24V DC電源作為標準部件，以簡化接線，降低成本。在設計4-20mA電路時，應注意確保環路總的承受能力，就是環路中各種設備所需的電壓總和不應超過電源電壓值。如果環路中連接幾個儀表，應確保只有一個儀表接地，若在兩個點接地，會導致這兩點間的一部儀表短路，使之無法運行。

二、技術指標   （在環境溫度為20℃情況下）
輸    入：Pt100傳感器符合BS1904標準或DIN4376標準
輸    出：4～20mA，**30mA
電源電壓：11-32VDC
環路電阻：24VDC時為700Ω
環路保護：反極性保護
環路靈敏度：10μA/V
精    度： ±0.5％FS
溫度穩定性：零點漂移典型值為0.05％/℃
量程漂移典型值為0.002％/℃
環境溫度：0～50℃
存儲溫度：-40～70℃
環境濕度：0～95％，不結露
材    質：316L不銹鋼
電纜尺寸：建議**電纜線面積為2.5mm2

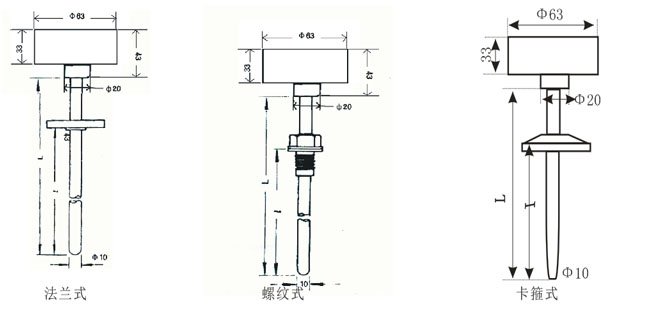

三、外形尺寸：

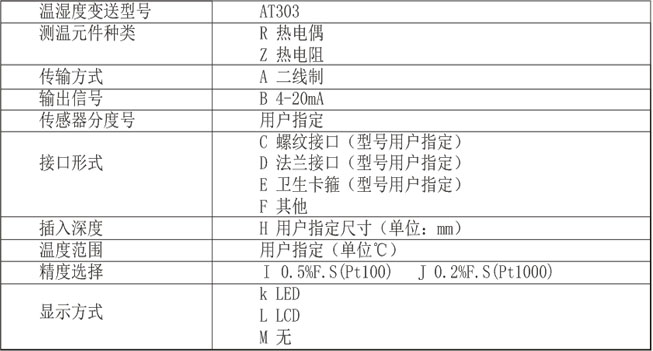

四、產品選型


五、安裝
    變送器用兩個直徑為5.5mm，中心距為標準33mm的安裝孔進行安裝，變送器專門設計成裝在DIN檣探頭外殼內，殼體應有適當?shù)姆莱狈栏Ｗo。所有電纜進線必須采用尺寸合適的電纜，并用密封。

六、電氣連接
變送器的連線接在變送器頂部的螺紋接線端子上。輸出接線無特殊要求，但是長距離的電纜**選用雙絞線。輸入信號線建議采用三芯屏蔽電纜，三芯輸入線應有相同截面積，以保持每一根導線有相同的電阻。變送器當中有一個用于傳感器穿過變送器殼體，直接接到螺紋接線端子上。螺紋接線端專用于內外輸入輸出線連接。
變送器用一個串聯二極管作為反向保護。當電源接錯時，變送器無電流；傳感器進線接錯時同心協力致變送器高限和低限飽和。

警告  不應超過規定的電源電壓額定值，也不可用交流電源供電。

若要需對變送器量程進行驗證，可用以下步驟校正：

1．用三根導線將一個精密電阻箱（或Pt100校正器）與變送器連接起來，用以代替Pt100溫度傳感器。變送器輸出端用一個電流表串接到24V DC直流電源上，電阻箱精度為0.01R，電流表精度等于0.05%FS，接通電源。
2．參見Pt100表，將電阻箱阻值設置在4mA（溫度零點）時的傳感器等效電阻值上，調節零點電位器，使變送器輸出為4mA—±0.01mA。
3．參見Pt100表，將電阻箱阻值設置在輸出為20mA（溫度滿度）時的傳感器等效電阻值上，調節量程（S）電位器，使變送器輸出20mA。
4．重復2—3兩個步驟，直至兩個點調準為止。注意，零點和量程調節時相互有一些影響 。
5、關電源，撤去連接導線。

七、維護

AT303溫度變送器安裝好以后，無需日常維護。變送器不能在現場維修，如果要修理，請將變送器送回我公司，并附上故障情況及應用情況。
