一、概述

    FT600型音叉液位開關是一種新型的液位開關。音叉由晶體激勵產生振動,當音叉被液料浸沒時振動頻率發生變化,這個頻率變化由電子線路檢測出來并輸出一個開關量。
    音叉式液位開關又被稱作“電氣浮子”，凡使用浮球液位開關和由于結垢、攪動、湍流、氣泡、振動等原因導致不能使用浮球液位開關的場合均可使用“音叉物位開關”。由于音叉液位開關無活動部件，因此無須維護和調整，是浮球液位開關的升級換代產品。該產品應用于石化、輕工、食品、水處理行業，對液位進行上、下限位報警及控制。
    自來水、礦泉水紙漿、膠水、染料、廢水、泥漿、酸堿溶液可產生氣體的液體啤酒、啤酒發酵劑、飲料柴油等危險場所流動性好的固體粉料。


二、技術參數
　　
      ●供    電：24VDC（標準）  220VAC（可選）
      ●輸出方式：SPDT繼電器（單刀雙擲）
      ●輸出容量：5A@220VAC/3A@24VDC
      ●環境溫度：-20℃～70℃
      ●介質溫度：-40℃～150℃
      ●工作壓力：小于2MPa
      ●介質密度：*低0.6g/cm3
      ●叉體材質：316不銹鋼
      ●動 作 點：垂直插入水中25mm處
      ●相應時間：<0.5s
      ●延    時：1～50s（可選）
      ●功    耗：0.5W
      ●高低位報警：現場可設置為HLFS（高位報警方式）
                 或LLFS（低位報警方式）
      ●電氣接口：G1/2”
      ●過程連接：1”NPT螺紋安裝（標準，可選BSPT）；法蘭安裝（可選）
      ●外殼防護：IP65
      ●防    爆：Exd II Ct4

三、產品特點

     ●適應性強：被測液體不同的電參數、密度對測量均不產生影響。結垢、攪動、湍流、氣泡、振動、中等粘度、高溫、高壓等惡劣條件對檢測也無影響
     ●不需調校：由于音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校
     ●免于維護：由于音叉限位開關的檢測過程由電子電路完成,無活動部件，所以一經安裝投運使用便不需要維護

四、工作原理：

    音叉式物位開關工作原理根據物料對振動中的音叉有無阻力，探知料位是否到達或超過某高度，并發出通斷信號，這種原理不需要大幅度的機械運動，驅動功率小，不必校準，可快速低成本啟動。機械結構簡單，無機械運動部件，無維修、無磨損，運行壽命長，靈敏而可靠。
    傳感器的音叉由彈性良好的金屬制成，材料一般使用不銹鋼，如SS316.金屬本身具有確定的固有頻率，如外加交變力的頻率與其固有頻率一致，則叉體處于共振狀態，由于周圍空氣對振動的阻力微波，金屬內部的能量損耗又很少，所以只需微小的驅動功率就能維持較強的振動。
    傳感器的音叉以固有的頻率振動，當音叉觸及液體或其他物料時，其固有的振動頻率降低，能量消耗在物料顆粒間的摩擦上，迫使振幅急劇衰減而停振，頻率的編號激活液位開關，產生通斷信號。
    音叉式物位開關傳感器為了給音叉提供交變的驅動力，利用放大電路對壓電元件施加交變電場，靠逆壓電效應，產生機械力作用在叉體上。用 一組壓電元件的正壓電效應檢測震動，它把振動力轉變為微弱的交變電信號。再由電子放大器和移相電路，把減振元件的信號放大，經過移相，施加到驅動元件上去，構成閉環振蕩器。
     在這個閉環中，即有機械也有電能，叉體是其中的一個關節，尚若受到物料阻力難以振動，正反饋的幅值和相位都將明顯地改變，破壞了振蕩條件，就會停振。只要在放大電路的輸出端接以適當的器件，不難得到開關信號。

五、安裝說明

    音叉式物位開關通常采用側裝（在倉壁側面安裝）方式安裝與倉體側壁對料位高度進行上下限位置的檢測；當倉體不便側面開孔時可采用頂裝（在倉的頂部安裝）方式安裝，位置應選擇能避開進料時物料沖擊的位置；亦可安裝與管道上防止泵的無料運行。

1—高位檢測（頂裝）
2—高位檢測（頂裝）
3—高位檢測（側裝）
4—低位檢測（側裝）

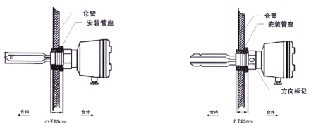

金屬罐安裝示意

          正確安裝                                錯誤安裝

          注意：側面安裝時方向標記必須垂直向上或向下

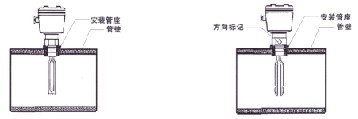

管道檢測安裝示意

        正確安裝                                                      錯誤安裝

        注意：安裝時方向標記指向必須與管道方向一致
