PF系列
直接聯系
合肥杜威智能科技股份有限公司
中國
1萬元以下
杜威
PF系列
1136
3-5%F.S ，取決于安裝
Pf風量條是一種簡單，可靠的氣流測量方法，可用于長方形或圓形管道的風量測量。當風量條與杜威生產的氣壓計，差壓變送器，電子微壓計，液柱式氣壓計和壓差式開關配合使用時，可以準確的測量，控制和記錄氣流速度與風量。風量條已成功用于各種風量測量系統。當風量條正確地安放在氣流中，翼片上所產生的差壓方根值與管內的風速成正比，從而準確地測量出風量。可廣泛用于實驗室供風系統，空調系統氣流測試臺，煙氣抽排系統和潔凈系統等。
生物制藥、機械制造、航空航天、除塵行業、電子電力
除塵除污、環保行業
一、概述
測量翼是一種簡單，廉價的氣流測量方法，可用于長方形或圓形管道的風量測量。當測量翼與DUWEI生產的氣壓計，差壓變送器，電子微壓計，液柱式氣壓計和壓差式開關配合使用時，可以準確的測量，控制和記錄氣流速度與風量。測量翼已成功用于各種風量測量系統。當測量翼正確地安放在氣流中，翼片上所產生的差壓方根值與管內的風速成正比，從而準確地測量出風量。
應用于實驗室供風系統，空調系統氣流測試臺，煙氣抽排系統和潔凈系統等。
二、特點
風量測量范圍：3～100m/s（9～10000Pa）
翼石落差:（小于3%F.S），渦街小
翼面上的測量小孔分布符合氣流差壓的平均值
翼片數的選擇取決于管道形狀與所希望的測量精度
根據應用，可選用一個或幾個翼片（見安裝舉例）

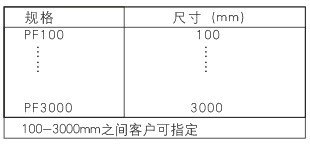

三、產品選型
翼片組件

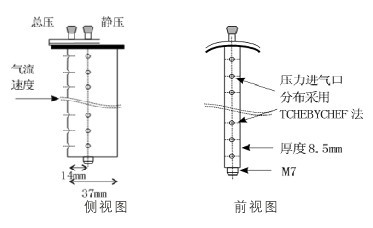

側翼特征
四、計算
風速(m/s)=KLX PT-PS
壓力單位：pa
風速（m3/s）= KLX Paxsx3600
其中KL:翼片系數
ＰＴ：總壓
Ｐｓ：靜壓
S：管載石積（m2）
PD：PT-PS=動壓（靜壓），速度計算系數KL=1
理論上空氣此重1.2KG/ m3

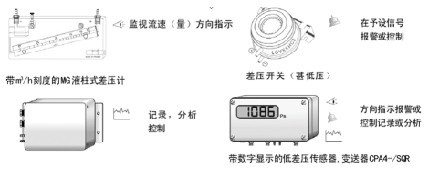

五、風量測量
大多數情況下，差壓測量儀表的選用時是決定風量測量精度的主要因素，DUWEI是低壓儀表的制造專家，有各種儀表供選擇，包括液柱氣壓計，模擬和電子指示器，變送器和壓力開關等。
材 料：壓鑄鋁，鍍銅固定支架，不銹鋼螺釘
工作溫度：100℃（根據要求**210℃）
**壓力:2kg/cm2靜壓（視傳感器）
重復性：優于0.3%
精 度：3-5%F.S ，取決于安裝
注 *精度取決于超低壓差傳感器的選用，翼片系數（KL）是理論值，以及*終測量結果取決于安裝（彎頭，節流，T型以及產生瑞流）。 建議：在規格安裝以后，用精確的氣壓計，壓差儀器將讀數調試到真實的流量值。

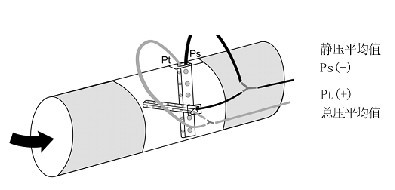

六、安裝
安裝注意事項
在風量條前端有此較長的直管段可獲得比較高的測量精度。
*小的直管段
圓形管道
風量條系統安裝在水平管道中，其安全距離汶上游直管段：5*D; 上游直管段：5*D
D=管道直徑（米）
長方形管道
選件及配件
用于惡劣環境下的陽極氧化工藝
Tcx8:透明管5×8mm
555F/F:陰/陰隔離球閥
J、Y、C:10袋Y形連接管￠5×8
