QHY-30D
直接聯系
河南潛合自動化科技有限公司
河南新鄉
一、工作狀態
系統通電后電源指示燈亮，并按設置的參數自動控制清灰，數碼管顯示當前工作狀態，運行指示燈指示當前工作狀態，實時顯示壓差值。
二、技術參數
1. 輸入電壓：AC90-AC275V；
2. 輸出電壓：DC24V；
3. **輸出電流：1.5A；
4. **清灰路數：30路；
5. 支持離線清灰；
6. 支持壓差接入；
7. 一路壓差報警輸出；
8. 一路RS485接口。
三、參數設置
參數設置表格 | ||||
參數代號 | 參數意義 | 默認參數 | 設置范圍 | 單位 |
1 | 脈沖寬度 | 5 | 0.01～99.99 | 1 s |
2 | 脈沖間隔 | 1 | 1～9999 | 1 s |
3 | 組脈沖數 | 20 | 1～20 | 1 路 |
4 | 周期間隔 | 3 | 1～9999 | 1 s |
5 | 提脈間隔 | 1 | 1～9999 | 1 s |
6 | 提升閥數 | 0 | 0～10 | 1 路 |
7 | 室間隔 | 1 | 1～9999 | 1 s |
8 | 開機功能 | 4 | 1：開機即運行； 2：開機延時噴吹，延時時間為1分鐘； 3： 壓差模式，運行信號接通按照模式1運行，運行信號斷開噴吹到本周期完畢； 4：定壓模式，壓差值小于壓差設定值時不執行清灰，壓差值大于壓差設定值時執行清灰，壓差值大于壓差報警值時，報警輸出； | |
9 | 壓差設置 | 2000 | 0～9999 | 1 Pa |
10 | 報警設置 | 2000 | 0～9999 | 1 Pa |
參數設置步驟：
1. 點按“功能”鍵進入?yún)?shù)選擇狀態，并且發光二級管指示當前修改項；
2. 轉動“設置”旋鈕修改參數值（順時針旋轉加值、逆時針則減值）；
3. 任何時候，按下“功能”鍵，系統即可進入?yún)?shù)修改狀態；
4. 點按“功能”鍵跳到運行狀態指示處,系統保存參數并按照新參數自動運行清灰程序；
5. 手動輸出：長按功能鍵3秒進入手動輸出模式，點按功能鍵實現點動逐路輸出，數碼管顯示對應輸出路數。

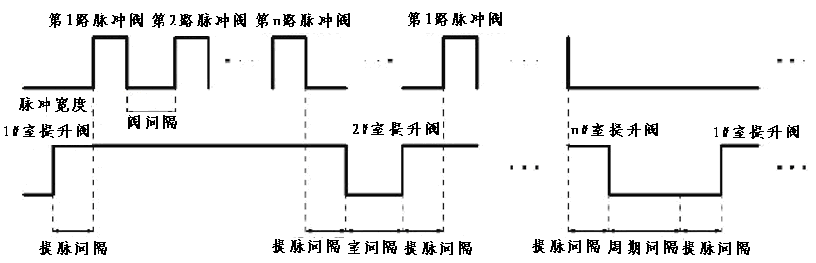

四、工作時序圖

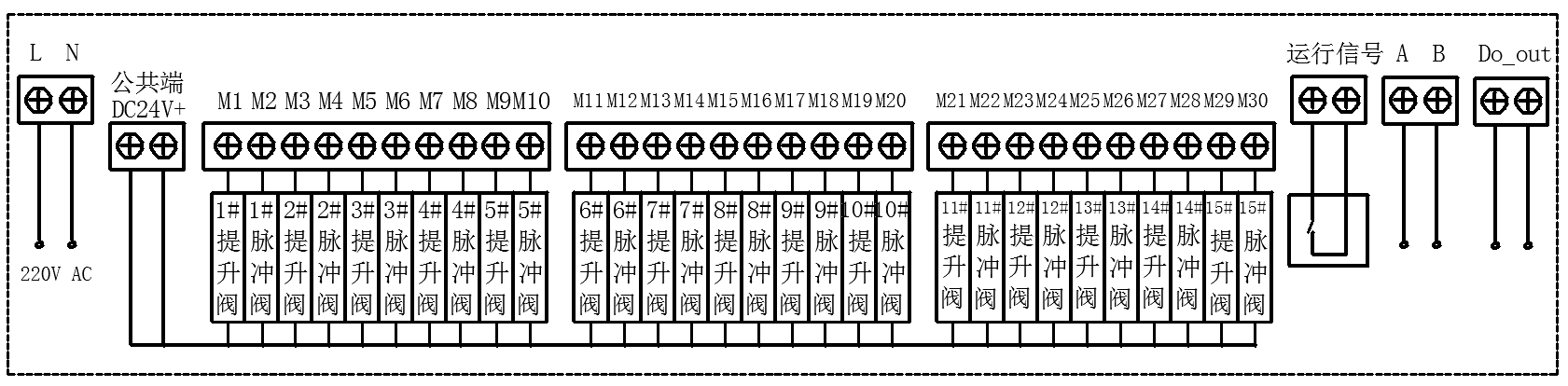

五、端子接線圖
接線說明：
1) 【L N】為交流220V輸入端子（L,N）；
2) 【公共端】為閥用公共端DC24+；
3) 【M1～M20】為脈沖閥信號輸出端子DC24-；
4) 【運行信號】為該型號脈沖控制儀自動運行控制端口，接口類型為干接點。當需要外部控制自
動清灰運行時，需將主板上的黑色跳線帽兒斷開；
5) 【A+ B-】485通訊接口（通訊地址表見附表）；
6) 【Do_out】超壓報警輸出，接口類型為干接點。
