LCM-D/G
直接聯系
鶴壁市蘭大通用機械有限公司
鶴壁
面議
LCM-D/G
5722
它是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。
廣泛應用于冶金行業煉鋼高爐，原料噴煤制備等工廠、建材行業、電力、化工行業、碳黑、瀝青混凝土攪拌、鍋爐、煙氣除塵等行業的粉塵治理和物料回收。
廣泛應用于冶金行業煉鋼高爐，原料噴煤制備等工廠、建材行業、電力、化工行業、碳黑、瀝青混凝土攪拌、鍋爐、煙氣除塵等行業的粉塵治理和物料回收。
LCM-D/G型系列長袋離線脈沖除塵器是集十余年來的研究技術經驗和成果，綜合了目前國際上**秀的長袋離線脈沖除塵技術而向用戶推出的一種具有九十年代國際水平的長袋離線脈沖除塵器技術和產品。
它是一種處理風量大、清灰效果好、除塵效率高、運行可靠、維護方便、占地面積小的大型除塵設備。 廣泛應用于冶金行業煉鋼高爐，原料噴煤制備等工廠、建材行業、電力、化工行業、碳黑、瀝青混凝土攪拌、鍋爐、煙氣除塵等行業的粉塵治理和物料回收。
隨著過濾工況的進行，濾袋上的粉塵越積越多，當設備阻力達到限定阻力值（一般設定為1500Pa）時，由清灰裝置按差壓設定值自動關閉一室離線閥后，按設定程序打開電磁脈沖閥，進行停風噴吹，利用壓縮空氣瞬間噴吹濾袋內壓力距增，將濾袋上的粉塵進行抖落（即使粘細粉塵亦能叫徹底的清灰）至灰斗中，由排灰機構排出。
| 型號及規格/項目 | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 | 1850x2 | 2300x2 | 2800x2 | 3700x2 | 4600x2 | ||||||||||||||
過濾面積（m3） | 1850 | 2300 | 2800 | 3700 | 4600 | 5500 | 6500 | 3700 | 4600 | 5600 | 7400 | 9200 | ||||||||||||||
處理風量（萬m3/h） | 16．2 | 20.7 | 25.2 | 33.3 | 41.4 | 49.5 | 58.5 | 33.3 | 41.4 | 50.4 | 66.6 | 82.8 | ||||||||||||||
濾袋數量（條） | 616 | 770 | 924 | 1232 | 1540 | 1848 | 2156 | 1232 | 1540 | 1848 | 2464 | 3080 | ||||||||||||||
濾袋規格 | φ160x6050 | |||||||||||||||||||||||||
清灰方式 | 離線清灰 | |||||||||||||||||||||||||
離線分室數（個） | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 8 | 10 | 12 | 16 | 20 | ||||||||||||||
除塵器漏風率（%） | ≤2% | |||||||||||||||||||||||||
除塵器入口濃度（g/ m3） | ≤20g/m3 | |||||||||||||||||||||||||
除塵器排放濃度（mg/ m3） | 50-100mg/ m3 | |||||||||||||||||||||||||
脈沖閥數量（個） | 44 | 55 | 66 | 88 | 110 | 132 | 154 | 88 | 110 | 132 | 176 | 220 | ||||||||||||||
重量（噸） | 74 | 93 | 112 | 147 | 177 | 212 | 252 | 142 | 179 | 216 | 286 | 346 | ||||||||||||||
外型尺寸（mm） | 11500x 5500x 13800 | 13800x 5500x 13800 | 16560x 5500x 13800 | 22080x 5500x 13800 | 27600x 5500x 13800 | 33120x 5500x 13800 | 38640x 5500x 13800 | 11500x 10300x 13800 | 13800x 10300x 13800 | 16560x 10300x 13800 |
22080x 10300x 13800 | 27600x 10300x 13800 | ||||||||||||||
型號及規格 項目 | 5500x2 | 6500x2 | 7400x2 | 410 | 460 | 600 | 680 | 820 | 925 | 1100 | 1200 | 1350 | ||||||||
過濾面積（m3） | 11000 | 13000 | 14800 | 410 | 460 | 600 | 680 | 820 | 925 | 1100 | 1200 | 1350 | ||||||||
處理風量（萬m3/h） | 99 | 117 | 133.2 | 3.69 | 4.14 | 5.4 | 6.12 | 7.38 | 8.64 | 9.9 | 10.8 | 12.6 | ||||||||
濾袋數量（條） | 3696 | 4312 | 4928 | 252 | 280 | 378 | 280 | 336 | 378 | 462 | 504 | 560 | ||||||||
濾袋規格 | φ160x6050 | φ130x4050 | φ130x6050 | |||||||||||||||||
清灰方式 | 離線清灰 | 在線清灰 | ||||||||||||||||||
離線分室數（個） | 24 | 28 | 32 | |||||||||||||||||
除塵器漏風率（%） | ≤2% | |||||||||||||||||||
除塵器入口濃度（g/ m3） | ≤20g/m3 | |||||||||||||||||||
除塵器排放濃度（mg/ m3） | 50-100mg/ m3 | |||||||||||||||||||
脈沖閥數量（個） | 246 | 55 | 66 | 88 | 110 | 132 | 154 | 88 | 110 | 132 | 176 | 220 | ||||||||
重量（噸） | 415 | 93 | 112 | 147 | 177 | 212 | 252 | 142 | 179 | 216 | 286 | 346 | ||||||||
外型尺寸（mm） | 33120x 10900x 13800 | 38640x 10900x 13800 | 41400x 10900x 13800 | 4600x 6400x 9750 | 5000x 6500x 9750 | 6700x 6600x 9750 | 5020x 6700x 11750 | 6070x 6850x 11750 | 6700x 6950x 11750 | 7960x 7125x 11750 | 8800x 7250x 11750 | 9640x 7400x11750 | ||||||||

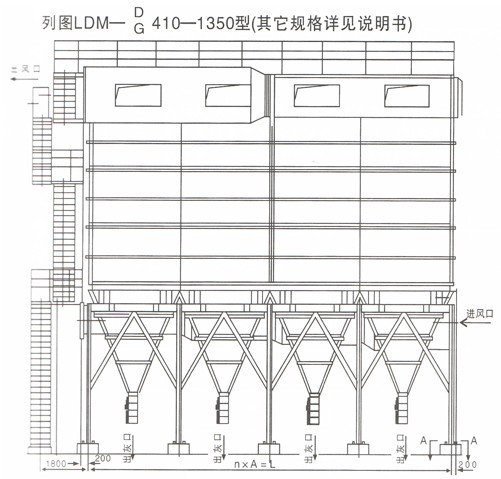

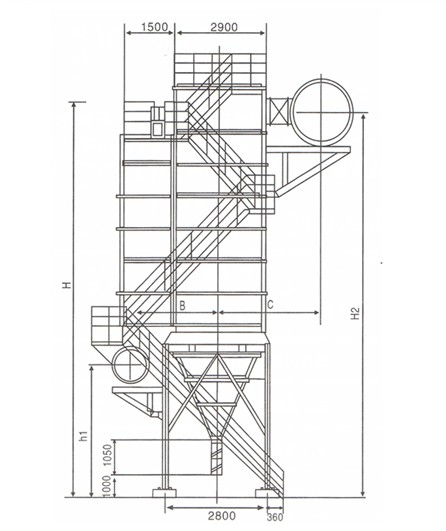

外形尺寸
代號 規格 | L | n | A | h1 | h2 | H | B | C | φ1 | φ2 | φ3 | n1 | φ4 | φ5 | φ6 | n2 |
LCM-410 | 4200 | 2 | 2100 | 3750 | 9300 | 9750 | 2700 | 2650 | φ850 | φ920 | φ980 | 24 | φ950 | φ1020 | φ1080 | 28 |
LCM-460 | 4620 | 2 | 2310 | 3750 | 9300 | 9750 | 2700 | 2650 | φ900 | φ970 | φ1030 | 24 | φ1000 | φ1070 | φ1130 | 28 |
LCM-600 | 6300 | 3 | 2100 | 3800 | 9300 | 9750 | 2700 | 2700 | φ1000 | φ1070 | φ1130 | 28 | φ1100 | φ1170 | φ1230 | 32 |
LCM-680 | 4620 | 2 | 2310 | 3650 | 11350 | 11750 | 2650 | 2750 | φ1100 | φ1170 | φ1230 | 32 | φ1200 | φ1270 | φ1330 | 36 |
LCM-820 | 5670 | 3 | 1890 | 3600 | 11350 | 11750 | 2650 | 2800 | φ1200 | φ1270 | φ1330 | 32 | φ1300 | φ1370 | φ1430 | 36 |
LCM-925 | 6300 | 3 | 2100 | 3600 | 11350 | 11750 | 2650 | 2850 | φ1200 | φ1270 | φ1330 | 32 | φ1400 | φ1470 | φ1530 | 40 |
LCM-1100 | 7560 | 3 | 2520 | 3500 | 11350 | 11750 | 2650 | 2900 | φ1350 | φ1420 | φ1480 | 36 | φ1500 | φ1570 | φ1630 | 40 |
LCM-1200 | 8400 | 4 | 2100 | 3500 | 11350 | 11750 | 2650 | 2950 | φ1400 | φ1470 | φ1530 | 40 | φ1600 | φ1670 | φ1730 | 44 |
LCM-1350 | 9240 | 4 | 2310 | 3450 | 11350 | 11750 | 2650 | 3000 | φ1500 | φ1570 | φ1630 | 40 | φ1700 | φ1770 | φ1830 | 4 |
