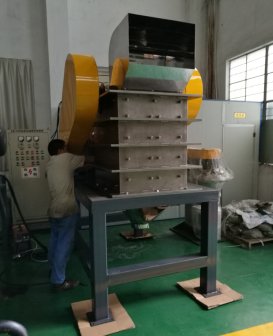

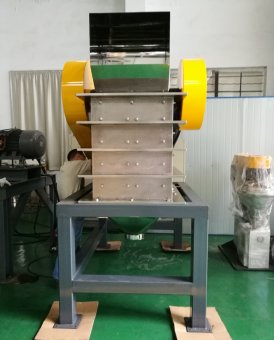

高產能陶瓷顎破機
氮化硅顎破機
氧化鋁開槽型顎破機
一、設備概述：
顎式破碎機是在原復擺顎式破碎機的基礎上，針對精細化工高純、抗污染、耐腐蝕等特定要求而優化設計的產品。動顎、定顎均襯有剛玉陶瓷襯板或耐磨不銹鋼，破碎腔兩側面襯有PP板（或剛玉陶瓷板），機身和相關零件均采用SUS304不銹鋼制造，提高了設備的耐磨性和耐腐蝕性，且對物料無污染，可作為氣流粉碎前的粗粉碎機使用。該機結構簡單、維修方便，工作安全可靠，適用范圍廣。
二、工作原理：
動顎上端直接懸掛在偏心軸上，作為曲柄連桿機構的連桿，由偏心軸的偏心直接驅動，動顎的下端鉸連著推力板支撐到機架的后壁上。當偏心軸旋轉時，動顎上各點的運動軌跡是由懸掛點的圓周線，逐漸向下變成橢圓形，越向下部，橢圓形越偏，直到下部與推力板連接點軌跡為圓弧線。由于這種機械中動顎上各點的運動軌跡比較復雜，故稱為復擺式顎式破碎機。工作時，電動機通過皮帶輪帶動偏心軸旋轉，使動顎周期性地靠近、離開定顎，從而對物料有擠壓、搓碾等多重破碎，使物料由大變小，逐漸下落，直至從排料口排出。
三、技術參數：
參數規格 | EP200×300 |
顎板材質 | 純度99.4%氧化鋁陶瓷，莫氏硬度9級，密度3.90g/cm3 |
給料口尺寸 | 200×300 |
出料口調整范圍 | 3~100 |
偏心軸轉速（r/min） | 265 |
進料**粒度 | ＜200×300 |
出料細度 | ＜3-100 |
生產量（kg/hr） | 300~2000 |
電機型號、功率 | 7.5KW（皖南電機） |
機器重量 | 1200 |
外形尺寸（長×寬×高）（mm） | 1200×800×1700 |
