XJB棒型浮選機
直接聯系
石城縣寶山礦山設備有限公司
江西
面議
寶山礦山
XJB棒型浮選機
1191
【產品簡介】
一款自吸氣的機械攪拌式棒型浮選機。
【有效容積】
1～4m3
【產品改進】
槽底與棒條之間設有凸臺，起向導作用，可加快漿氣混合物沖向槽底的速度； 槽底與棒條之間設有弧形穩流板，可向槽體四周運動，使其在槽內均勻分布，并呈W型的軌跡運動。
攪拌粒度較強，漿氣運動軌跡好，特別適于比重大、沉降速度快、物料較粗礦物料選別。
漿、氣、藥混合均勻。
浮選速度快。
棒型浮選機主要是利用葉輪或棒型輪回轉所產生的負壓，將空氣從中空軸吸入，然后浮選輪將其分割形成微小氣泡，再由葉輪或棒型輪強烈的攪拌與拋射，使得礦漿與空氣充分的混合，這種漿氣混合物在浮選輪的斜棒作用下，經捕收劑作用的有用礦物顆粒，選擇性地附著于氣泡上，上浮至礦漿面，由刮板刮入精礦槽內，從而完成分選作業。

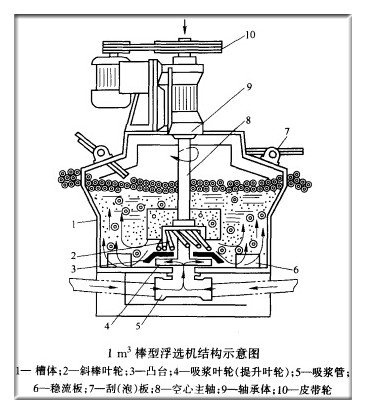

產品結構
棒型浮選機主要特點是由斜棒輪、凸臺、弧形穩流板等構成的充氣攪拌器組，葉輪由12根斜錐棒條與一個圓盤組合而成，每根棒條與棒輪旋轉的相反的方向后傾45°角，自上而下向外擴張15°的錐角。這種設計可在旋轉時，斜棒的線速度越往下越大，從而增大攪拌作用。
型號 | 槽類型 | 有效容積(m3) | 處理能力(m3/min) | 葉輪直徑(mm) | 葉輪轉速(r.p.m) | 攪拌用電機功率（kw) | 刮板用電機功率（kw)) | 4槽重量(kg) |
XJB-1 | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5344 |
XJB-1 | 直流槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5344 |
XJB-1D | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5479 |
XJB-1D | 直流槽 | 1 | 1.5-1.7 | 410 | 410 | 4 | 0.8 | 5479 |
XJB-2 | 吸入槽 | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9071 |
XJB-2 | 直流槽 | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9071 |
XJB-2D | 吸入槽 | 2 | 1.5-1.4 | 450 | 360 | 15 | 1.1 | 9320 |
XJB-2D | 直流槽 | 2 | 1.5-1.4 | 540 | 360 | 11 | 1.1 | 9320 |
XJB-4 | 吸入槽 | 4 | 2.0-4 | 700 | 280 | 18.5 | 1.1 | 16325 |
XJB-4 | 直流槽 | 4 | 2.0-4 | 510 | 280 | 18.5 | 1.1 | 16325 |
