不銹鋼關風機RBQ
2035

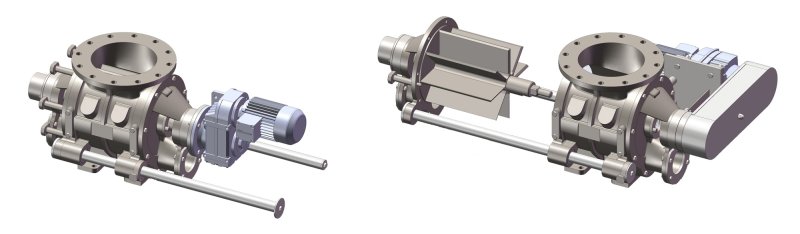

不銹鋼關風機RBQ的結構
可選配置
| |
? | 殼體和邊蓋材質可以是不銹鋼304，不銹鋼316，不銹鋼304L， 不銹鋼316L |
? | 葉片可選10葉片，12葉片 |
? | 葉輪類型：小圓底轉子，可調、可換轉子 |
? | 轉子耐磨葉尖可替換 |
? | 殼體內部電鍍鉻硬化處理，內襯碳化物耐磨層。 |
? | 軸封根據需要，采用氣封貨密封環 |
? | 殼體排氣孔 |
? | 配件：物料加速室，接近開關，排氣倉，氣體吹掃系統 |
產品特點及其作用
| |
? | 口徑從150mm到300mm連續4個型號，對應高度從340mm到 530mm |
? | 材質為鑄鐵 |
? | 重型易抽出滑竿 |
? | 精密的直線軸承 |
? | 法蘭鉆孔尺寸標準：GB PN10, ANSI 150#, DIN PN10, JIS10K |
? | 良好的間隙控制讓閥門具有很高的輸送效率和較少的空氣泄漏量 |
? | 標配外置軸承，并有各種不同的軸封形式適用于不同的工作環境 |
? | 工作壓力不超過1.5bar (21PSI) |
? | 標配開式8葉片 |
RBQ的尺寸

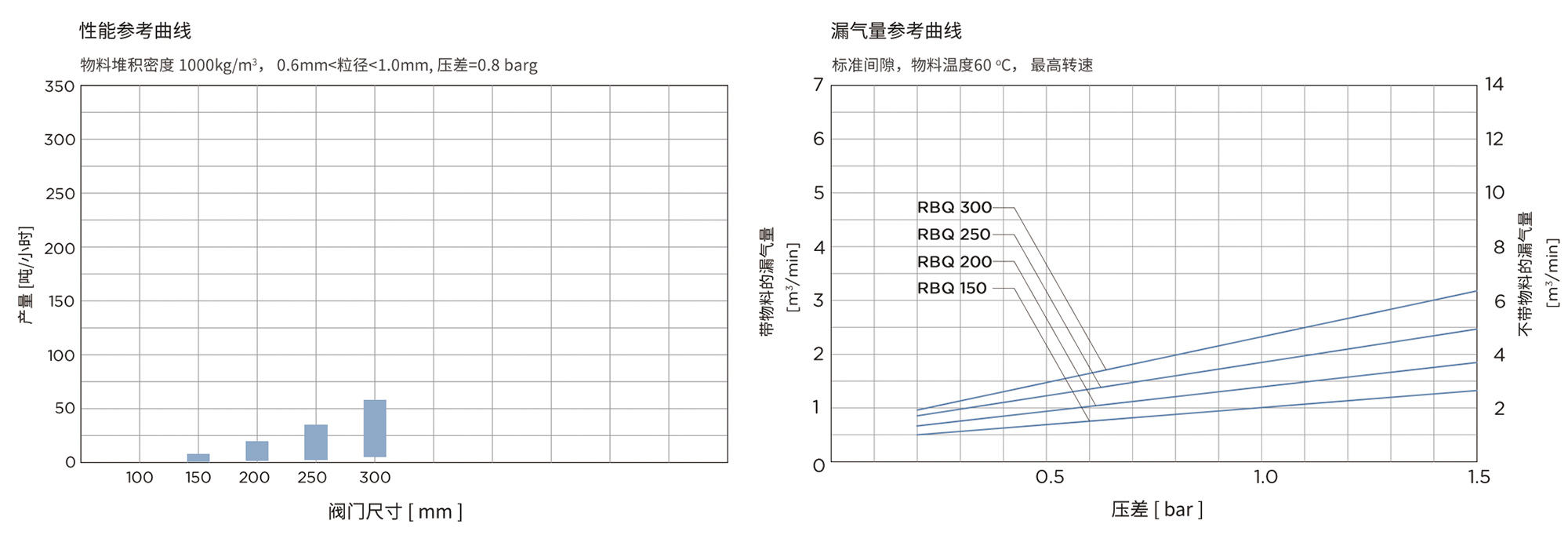

技術參數
型號 | 容積 L/Rev | 進料口/出料口尺寸 | 風送口尺寸 | |||||||||||
? A | ? B DIN | ? C DIN | D DIN | ? B ANSI | ? C ANSI | D ANSI | ? U | ? V | ? W | |||||
RBQ 150 | 4 | 150 | 240 | 285 | 8 x ? 22 | 241.3 | 279 | 8 x ? 22.2 | 65 | 100 | 130 | |||
RBQ 200 | 10 | 200 | 295 | 340 | 8 x ? 22 | 298.4 | 343 | 8 x ? 22.2 | 80 | 130 | 150 | |||
RBQ 250 | 18 | 250 | 350 | 395 | 8 x ? 22 | 361.9 | 406 | 8 x ? 25.4 | 100 | 155 | 180 | |||
RBQ 300 | 30 | 300 | 400 | 445 | 8 x ? 22 | 431.8 | 483 | 8 x ? 25.4 | 125 | 180 | 210 | |||
型號 | 其他尺寸 | ||||||||||||||
E | F | G | H | J | K | L | N | P | R | S | T | X | Y | *Z | |
RBQ 150 | 18 | 70 | 170 | 340 | 300 | 695 | 370 | 130 | 100 | 4 x ? 16 | 885 | 320 | 152 | 37.5 | 1" |
RBQ 200 | 18 | 80 | 200 | 390 | 330 | 755 | 430 | 160 | 130 | 4 x ? 16 | 945 | 350 | 187 | 55 | 1?" |
RBQ 250 | 21 | 95 | 235 | 460 | 380 | 870 | 510 | 200 | 150 | 4 x ? 18 | 1040 | 420 | 220 | 65 | 1?" |
RBQ 300 | 25 | 110 | 270 | 530 | 435 | 945 | 590 | 240 | 180 | 4 x ? 18 | 1180 | 465 | 259 | 85 | 1?" |
*圖形尺寸單位為毫米，廠家保留技術修改的權利 | |||||||||||||||
