一、產品概述：無堵塞自吸排污泵是在反復研究國內外同類技術的基礎上開發成功的一種結構新穎的產品。 ZW系列無堵塞自吸式排污泵采集自吸和無堵塞排污于一體，采用軸向回流外混式，并通過泵體、葉輪流道的獨特設計，既可象一般自吸清水泵那樣不需要安裝底盤閥灌引水，無堵塞自吸排污泵又可吸排含有大顆粒固體直徑為出口口徑的60％和纖維長度為葉輪直徑1.5倍的雜質液體，廣泛適用于輕工、造紙、紡織、化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政、電業、礦山、市政排污工程和河塘培養殖等行業，它是目前我國抽送含有固體顆粒、纖維、漿料、糞紙、衛生巾、塑料袋布力和混合懸浮介質的*理想的雜質排污泵。自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米，通過顆粒**直徑為泵口徑的60%，纖維長度為口徑的5倍，介質PH值鑄鐵泵為6～9，不銹鋼泵為2～13。介質比重不超過1240千克/立方米，環境溫度≤45℃，介質溫度≤60℃。
二、ZW無堵塞自吸排污泵零部件介紹
序號 | 部件名稱 | 序號 | 部件名稱 |
1 | 進口接管 | 5 | 葉輪 |
2 | 進口單向閥 | 6 | 機械密封 |
3 | 出水接管 | 7 | 軸承座 |
4 | 泵體 | 8 | 泵軸 |
三、ZW自吸式排污泵使用范圍：
1、自吸高度不能超過規定值4.5-5.5米，吸入管長度為10米
2、通過顆粒**直徑為泵口徑的60%，纖維長度為口徑的5倍
3、介質PH值鑄鐵泵為6～9，不銹鋼泵為2～13。
4、介質比重不超過1240千克/立方米
5、環境溫度≤45℃，介質溫度≤60℃。

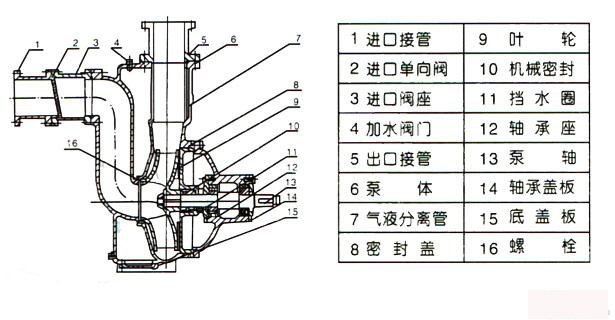

三、無堵塞自吸式排污泵結構圖：

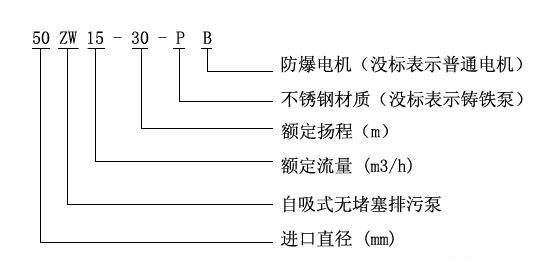

四、無堵塞自吸式排污泵型號意義：
四、無堵塞自吸式排污泵技術參數：
型號 | 口徑 | 流量 | 揚程 | 功率 | 轉速 |
25ZW-8-15 | 25 | 8 | 15 | 1.5 | 2900 |
32ZW-10-20 | 32 | 10 | 20 | 2.2 | 2900 |
32ZW20-12 | 32 | 20 | 12 | 2.2 | 2900 |
40ZW20-12 | 40 | 20 | 12 | 2.2 | 2900 |
40ZW10-20 | 40 | 10 | 20 | 2.2 | 2900 |
40ZW-15-30 | 40 | 15 | 30 | 3 | 2900 |
50ZW20-12 | 50 | 20 | 12 | 2.2 | 2900 |
50ZW-10-20 | 50 | 10 | 20 | 2.2 | 2900 |
50ZW-15-30 | 50 | 15 | 30 | 3 | 2900 |
50ZW-20-20 | 50 | 20 | 20 | 2.2 | 1450 |
65ZW-30-18 | 65 | 30 | 18 | 4 | 1450 |
65ZW15-30 | 65 | 15 | 30 | 3 | 2900 |
65ZW-20-30 | 65 | 20 | 30 | 5.5 | 2900 |
65ZW20-14 | 65 | 20 | 14 | 2.2 | 2900 |
65ZW-25-40 | 65 | 25 | 40 | 7.5 | 2900 |
65ZW-30-50 | 65 | 30 | 50 | 11 | 2900 |
80ZW-40-16 | 80 | 40 | 16 | 4 | 1450 |
80ZW-40-50 | 80 | 40 | 50 | 18.5 | 2900 |
80ZW-65-25 | 80 | 65 | 25 | 7.5 | 2900 |
80ZW-80-35 | 80 | 80 | 35 | 15 | 2900 |
80ZW-50-60 | 80 | 50 | 60 | 22 | 2900 |
100ZW-100-15 | 100 | 100 | 15 | 7.5 | 1450 |
100ZW-80-20 | 100 | 80 | 20 | 7.5 | 1450 |
100ZW-100-20 | 100 | 100 | 20 | 11 | 1450 |
100ZW-100-30 | 100 | 100 | 30 | 22 | 2900 |
100ZW80-60 | 100 | 80 | 60 | 37 | 2900 |
100ZW80-80 | 100 | 80 | 80 | 45 | 2900 |
125ZW200-15 | 125 | 200 | 15 | 15 | 1450 |
125ZW-120-20 | 125 | 120 | 20 | 15 | 1450 |
150ZW-200-15 | 150 | 200 | 15 | 15 | 1450 |
150ZW-250-25 | 150 | 250 | 25 | 45 | 2900 |
200ZW-280-14 | 200 | 280 | 14 | 22 | 1450 |
200ZW-280-28 | 200 | 280 | 28 | 55 | 1450 |
200ZW-300-18 | 200 | 300 | 18 | 37 | 1450 |
250ZW-420-20 | 250 | 420 | 20 | 55 | 1450 |
300ZW-800-14 | 300 | 800 | 14 | 55 | 1450 |
