TH系列
直接聯系
安徽三和重工機械有限公司
面議
三和
TH系列
6342
--
1、輸送量大：與同型號HL型相比，輸送量增大近一倍；
2、更換方便，節約成本。因采用了組裝式鏈輪，輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時，可擰下螺栓，拆換輪緣，更換方便。從而降低了維修費用。
3、噪音低，符合當前的環保要求，傳動裝置采用了ZLY型減速機，該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機，齒輪經滲碳、淬火、磨齒等工藝精制，具有體積小，重量輕，承載能力高，壽命長，效率高，噪音低點等優點。
4、傳動裝置安裝了逆止器，有效的防止“倒料”的發生。
5、?牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，具有抗拉強度高，耐磨性好，使用壽命長的優點。
6、TH型環鏈斗提機有兩種料斗：ZH（中深斗）一般適用與輸送濕的、易結塊的、較難拋出的物料，如濕砂、型砂、化肥、堿粉等。SH型（深斗）適用于輸送干燥的，松散易拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比ZH型的大。
用來輸送粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、砂、黏土、礦石等。TH型斗提機被廣泛的使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。
TH型斗提機被廣泛的使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。
一、產品介紹
TH型提升機具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著特點。其主要性能和參數符合JB3926-85《垂直斗式提升機》標準。牽引用圓環鏈符合GB/T12718-91《礦用高強度圓環鏈》。TH型斗式提升機可用來輸送溫度較高的物料。用來輸送粉狀、粒狀及小塊狀的無磨琢性、半磨琢性的物料，如煤、水泥、砂、黏土、礦石等。
TH型斗提機被廣泛的使用于各工業部門，如建材、電力、化工、冶金、煤炭、輕工、糧食等行業。
二、性能特點
1、輸送量大：與同型號HL型相比，輸送量增大近一倍；
2、更換方便，節約成本。因采用了組裝式鏈輪，輪體與輪緣用高強度螺栓聯接在一起。當鏈輪磨損到一定程度時，可擰下螺栓，拆換輪緣，更換方便。從而降低了維修費用。
3、噪音低，符合當前的環保要求，傳動裝置采用了ZLY型減速機，該減速機是按ZBJ19004-88標準生產的新型硬齒面減速機，齒輪經滲碳、淬火、磨齒等工藝精制，具有體積小，重量輕，承載能力高，壽命長，效率高，噪音低點等優點。
4、傳動裝置安裝了逆止器，有效的防止“倒料”的發生。
5、 牽引件為低合金鋼制造的高強度圓環鏈，經合理熱處理后，具有抗拉強度高，耐磨性好，使用壽命長的優點。
6、TH型環鏈斗提機有兩種料斗：ZH（中深斗）一般適用與輸送濕的、易結塊的、較難拋出的物料，如濕砂、型砂、化肥、堿粉等。SH型（深斗）適用于輸送干燥的，松散易拋出的物料，如水泥、熟料、碎石、煤塊等，其輸送量也比ZH型的大。
三、技術規格參數
表1
型號 | 提升量 | 料斗 | 傳動鏈輪轉速（r/min） | 牽引部件 | |||||
ZH（m3/h） | SH（m3/h） | 容積（L） | 斗距（mm） | 環鏈規格 | 環鉤規格 | 載荷（KN） | |||
ZH | SH | ||||||||
TH315 | 37 | 58 | 3.7 | 5.8 | 512 | 42.5 | φ18×64-7 | φ18×64-M14 | ≥320 |
TH400 | 58 | 92 | 5.9 | 9.4 | 512 | 37.6 | φ18×64-7 | φ18×64-M14 | ≥320 |
TH500 | 81 | 129 | 9.3 | 15 | 688 | 35.8 | φ22×86-7 | φ22×86-M18 | ≥480 |
TH630 | 144 | 207 | 14.6 | 23.5 | 688 | 31.8 | φ22×86-7 | φ22×86-M18 | ≥480 |
說明：表中料斗容積為盛水溶積，輸送量按此斗容計算時為100%填充，具體選用時應根據物料特性查表2。求得ψ修正值予以修正則為能力輸送量。

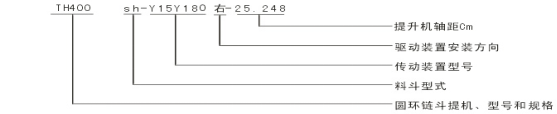

四、標記示例

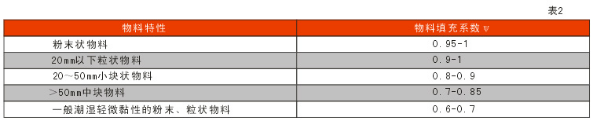

五、料斗填充系數表

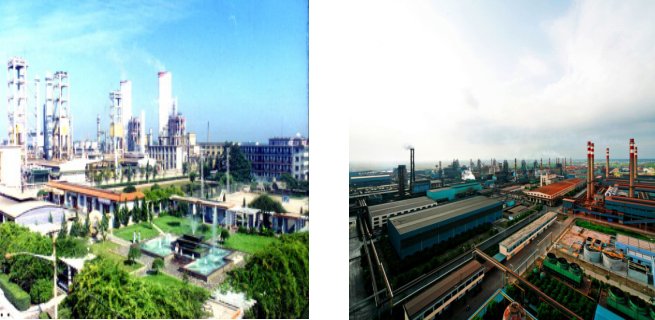

精品案例
