TD250
直接聯系
鄭州市共馳機械設備有限公司
鄭州
1-5萬元
共馳
TD250
1055
各行各業

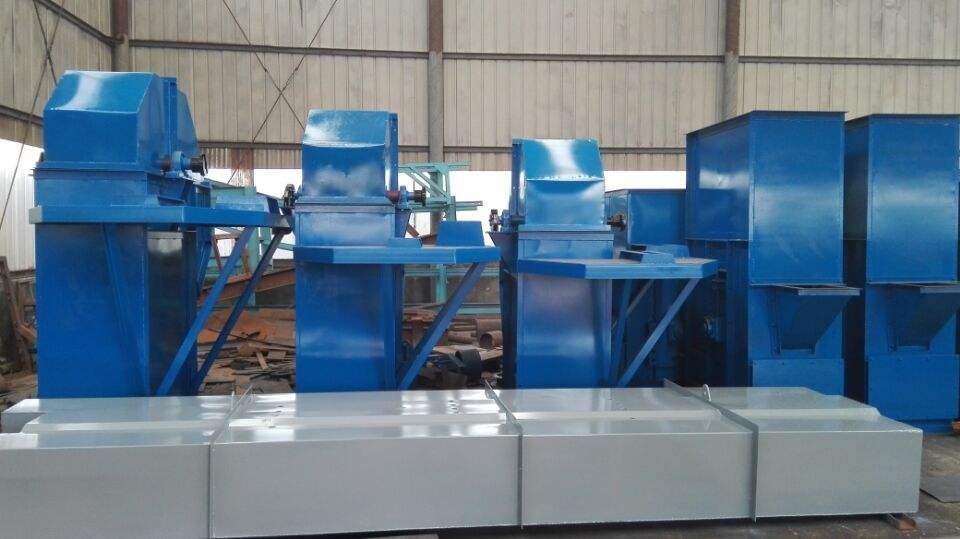

鄭州市共馳機械設備有限公司專業生產環鏈斗式提升機，各種型號齊全，產量不同，提升高度不同。
生產銷售的國標型號有：THD系列斗式提升機，THD160、THD250、THD315、THD400、THD500、THD630
、THD800、THD1000等型號；斗式提升機作為一種應用極為廣泛的垂直輸送設備，已經廣泛應用于糧
食、飼料及種子加工業。

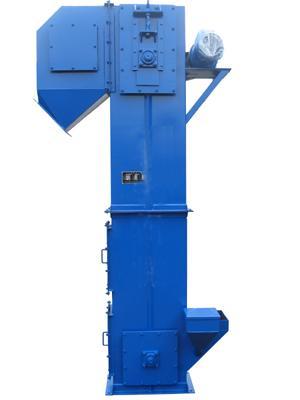

THD系列斗式提升機，是一種常用的提升設備，該系列斗式提升機采用鍛造環鏈作為傳動部分，具有
很強的機械強度，主要用于提升機粉體和小顆粒及小塊狀物料，區別于TD系列斗式提升機，其提升量
更大、運轉效率更高。其常用于較大比重的物料的提升。
工作原理:料斗把物料從下面的儲藏中舀起，隨著輸送帶或鏈提升到頂部，繞過頂輪后向下翻轉， 斗
式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶，裝在下或上面的傳動
滾筒和上下面的改向滾筒上。鏈傳動的斗式提升機一般裝有兩條平行的傳動鏈，上或下面有一對傳動
鏈輪，下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼，以防止斗式提升機中粉塵飛揚。
斗式提升機:適用于低處往高處提升，供應物料通過振動臺投入料斗后機器自動連續運轉向上運送。
折疊主要構件
斗式提升機由殼體、牽引件(輸送鏈)、料斗、驅動輪(頭輪)、改向輪(尾輪)、張緊裝置、導向裝置、
加料口(入料口)和卸料口(出料口)。
料斗
a、圓柱形斗:深斗、斗口呈65º傾斜，深度大，用于干燥，流動性好，很好地撒落的粒狀物料的
輸送。
淺料斗:口呈45º傾斜，深度小，用于潮濕的和流動性的粒狀物料。
【深料斗:深斗一般物料比較干燥流動性好。】
【三角形料斗:物料一般是定向自流式卸料。】
b、尖角形斗:其側壁延伸到底板外，成為擋邊，卸料時，物料可沿一個斗的擋邊和底板所形成的槽卸
止，適用于粘稠性大和沉重的塊狀物料運送。
牽引構件
(a)橡膠帶:用螺釘和彈性墊片固接在帶子口，帶比斗寬35~40mm，一般膠帶輸送溫度不超過60℃的物
料，耐熱膠帶可以輸送達到150℃的物料。
(b)鏈條:單鏈條固接在料斗后壁上;雙鏈與料斗兩側相連。鏈式提升機當料斗寬度為160~250mm時采用
單鏈，當料斗為320~630mm時采用雙鏈，主要缺點是鏈節之間磨損大，增加檢修次數。
鏈輪
斗式提升機上的傳動鏈輪。鏈輪用以與節鏈環或纜索上節距準確的塊體相嚙合，是一種實心或帶輻條
的齒輪，與滾子鏈嚙合以傳遞運動。
鏈輪的齒形的設計:鏈輪齒形必須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的
沖擊和接觸應力，而且要易于加工。鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都
經過熱處理，使之達到一定硬度。
安裝要求
1、 斗式提升機必須牢固地安裝在堅固的砼基礎上。砼基礎的表面應平整，并呈水平狀態，保證斗式
提升機
安裝后達到垂直要求。
高度較高的斗式提升機在其中部機殼和上部機殼的適當位置應與其相臨的建筑物(如料倉、車間等)連
在一起以增加其穩定性。安裝時先安裝下部部件，固定地腳螺栓，然后安裝中部機殼，后安上部機殼
。機殼安裝成功，校正垂直度。在全高上下用鉛直線測量，誤差應小于10mm。上下軸應平行，其軸心
線應在同一平面內。
高度較低的斗式提升機安裝時，可以在地平面把上、中、下機殼全部連接并較正好，然后整體吊直固
定在砼基礎上。
2、 機殼安裝好后，安裝鏈條及料斗。料斗鏈接用的U型螺絲，既是鏈條接頭，又是料斗的固定件。U
型螺絲的螺母一定要扭緊并可靠防松。
3、 鏈條及料斗安裝好以后，進行適當張緊。
4、 給減速機及軸承座分別添加適當數量的機油和黃油。減速機用工業齒輪油潤滑。軸承座內用鈣基
或鈉基黃油均可以。
5、 試運轉，安裝完成后即應進行空車試運轉。空運轉應注意:不能倒轉，不能有磕碰現象。空運轉
不小于2小時，不應有過熱現象，軸承溫升不超過250C，減速機溫升不超過300C。空運轉2小時后，一
切正常即可進行負荷試車。帶負荷試車時喂料應均勻，防止喂料過多，堵塞下部造成"悶車"。
