應用范圍：食品行業、醫藥行業、化工行業、其它行業等
篩分物料：橡膠粉、磁性材料、橡膠助劑、鈣粉（輕鈣、重鈣）、鋅粉、活性鈣、山楂粉、氧化鐵黑、氧化鐵紅、中藥粉、石英粉等

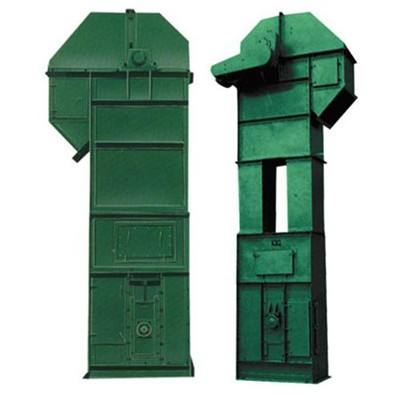

環鏈斗式提升機（TH型）主要適用于輸送粉狀、粒狀、小塊狀的低磨琢性物料，如：煤、水泥、碎石、砂子、化肥、糧食等溫度不超過250℃的物料。同鑫提升機具有輸送量大、提升高度高、運行平穩可靠、使用壽命長等顯著優點。
環鏈斗式提升機（TH型）備有二種料斗：ZH型(中深斗)一般適用于輸送濕的、易結塊、較難拋出的物料，如濕砂、型砂、化肥、堿肥、堿粉等。SH型(深斗)一般適用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊等。TH系列環鏈斗式提升機傳動裝置有二種形式，分別配有ZJ型減速器和ZQ型減速器。ZJ型軸裝減速器直接套裝在主軸軸頭上，省去了傳動平臺，聯軸器等，使結構緊湊、重量輕、而且內部帶有異型輥逆止器，逆止可靠，該減速器噪聲低，運轉平穩，并隨主軸浮動，可消除安裝應力。本機**輸送量365m3/h,**提升高度為50m。
環鏈斗式提升機（TH型斗式提升機）產品概述:
TH系列環鏈斗式提升機適用于輸送粉狀、粒狀及小塊狀的無磨琢及磨琢性小的物料 的垂直輸送。TH型環鏈式斗式提升機是一種圓環鏈斗式提升機 ，采用混合式或重力卸料，挖取式裝料。TH型環鏈式斗式提升機適用于輸送堆積密度小于1.5t/m3易于掏取的粉狀、粒狀、小塊狀的底磨琢性物料 ，物料溫度在250℃以下。如：煤、水泥、碎石、砂子、化肥、糧食等。
TH型環鏈斗式提升機主要特點:
1、維護方便，壽命長，結構剛性強；
2、輸送物料的溫度**可達250℃，提升高度運行平穩可靠，噪音小且維護方便；
3、中間節具有單通道和雙通道兩種形式，改進機型的提升輸送量比普通機型提高30%以上；
4、提升機環鏈采用合金鋼鍛造，并經滲碳淬火處理，具有極高的抗拉強度和耐磨性能。

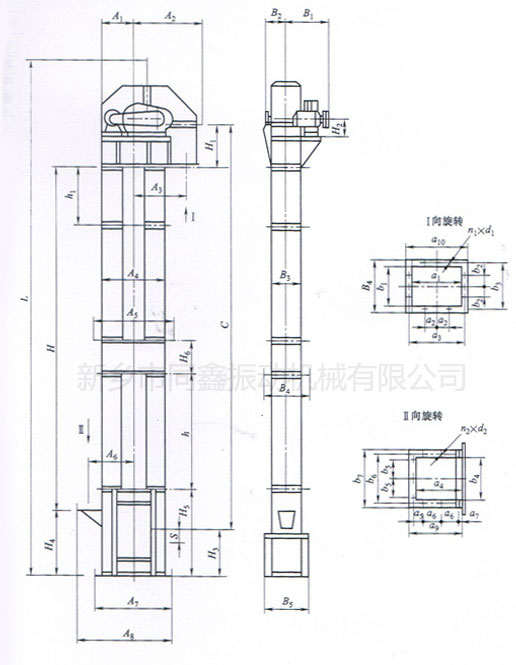

TH型環鏈斗式提升機外形結構圖:
TH型環鏈斗式提升機自助選型對照表：
規格型號 | TH315 | TH400 | TH500 | TH630 | |
輸送量(m3/h) | 中深斗 | 35 | 60 | 75 | 114 |
深斗 | 59 | 94 | 118 | 185 | |
斗容(L) | 中深斗 | 3.75 | 5.9 | 6.3 | 14.6 |
深斗 | 6 | 9.5 | 15 | 23.6 | |
斗距mm | 512 | 512 | 688 | 688 | |
鏈條類別 | 7環 | 7環 | 7環 | 7環 | |
鏈條直徑mm | 18 | 18 | 22 | 22 | |
鏈條節距mm | 64 | 64 | 86 | 86 | |
輸送物料塊度mm | 40 | 40 | 60 | 60 | |
**提升高度m | 40 | 40 | 40 | 40 | |
TH型環鏈斗式提升機系列產品技術性能及選型參數表：
型號 | TH160 | TH200 | TH250 | TH315 | TH400 | TH500 | TH630 | |||||||||||
料斗形式 | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ZH | SH | ||||
輸送量m3/h | 普通型 | 15 | 25 | 18 | 29 | 31 | 48 | 35 | 60 | 60 | 94 | 75 | 118 | 114 | 185 | |||
改進型 | - | - | - | - | - | - | 46 | 80 | 80 | 125 | 100 | 157 | 152 | 246 | ||||
料斗 | 斗寬mm | 160 | 200 | 250 | 315 | 400 | 500 | 630 | ||||||||||
斗容L | 1.2 | 1.9 | 1.5 | 2.4 | 3.0 | 4.6 | 3.75 | 6.0 | 5.9 | 9.5 | 9.3 | 15.0 | 14.6 | 23.6 | ||||
斗距mm | 普通型 | 500 | 512 | 688 | ||||||||||||||
改進型 | - | 384 | 516 | |||||||||||||||
鏈條 | 圓鋼(直徑×節距)mm | 14×50 | 18獲取更多信息，請訪河南博匯機械設備有限公司. 網站
| |||||||||||||||
