| 移動帶式輸送機 | |
| 適用范圍及結構 | |
| 本設備可滿足成品包從船舶進岸入倉庫或從倉庫出包至船舶兩種作業方式,本機亦可用于庫房之間成品包的輸送。 | |

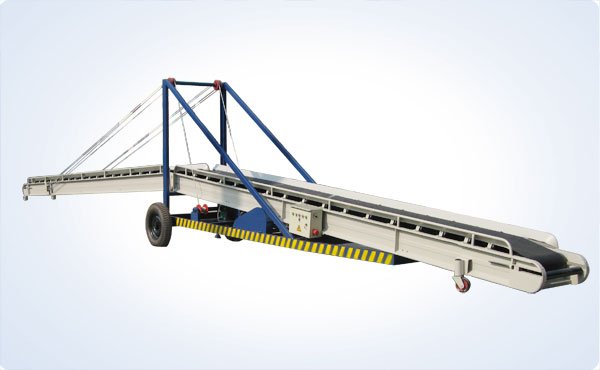

| 本設備的結構見圖所示。 | |
 | |
| 由配重塊 、輸送機、底盤、升降機構、活絡支撐組成. | |
| 配重塊：置于整個設備的后端,用于整機的平衡; | |
| 輸送機：由固定機身和活絡機身兩部分組成，固定機身置于碼頭，活絡機身挑空在河舶上方,與運輸船舶搭接，中間由鉸支機構； | |
| 底盤：由輸送機主驅動機構，行走輪、支撐螺桿等組成； | |
| 升降機構：由蝸輪減速器、卷揚繩筒、滑輪組、鋼絲繩等組成。 | |
| 活絡支撐機構：支撐底座與機架用鉸支形式聯接。 | |
| 特點 | |
| 1．設備機架采用輕質新型C型槽板鋼作骨架，剛性、強度及外觀均優于用鋼管或角鋼作骨架的機器，結構緊湊、穩定，外形美觀。 | |
| 2．本設備機架分兩部分構成，固定段和活絡升降段。通過正反運轉輸送帶可滿足包裝糧食從船舶出艙上碼頭和從碼頭傳送至船舶的兩種作業方式。 | |
| 3．電動卷揚機構，可以隨意調節活絡段輸送高度，從而滿足不同水位下船舶裝船作業的需求。 | |
| 4．大行走輪采用充氣輪胎，移動輕便靈活。 | |
| 5．設有支撐調節螺桿，設備處于作業狀態下，起固定設備作用。 | |
| 主要技術參數 | |
| 型 號 | TDSL50*15 |
| 輸 送 量 | 720包/小時（90Kg）或1080包/小時（50Kg） |
| 輸送帶寬 | 500mm |
| 輸送帶線速 | 1.51 m/s) |
| **傾角 | 20° |
| 升降范圍 | 碼頭水平線下2m至水平線上1.59m |
| 配用動力 | 5.5kw |
