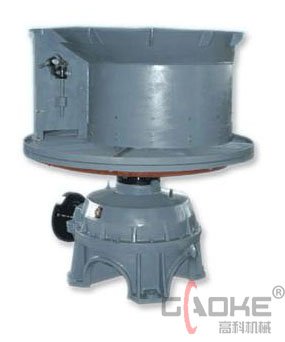

重型圓盤給料機

產品簡介
重型圓盤給料機是一種容積計量的給料(配料)設備,廣泛應用于冶金、化工、煤炭、建材及電力等工業部門，與料倉連接的出料口尺寸較大，便于安裝和物料的排料。 　　　
重型圓盤給料機系座式安裝，傳動結構封閉，能在料塵較多的工作環境下工作，具承載力大、檢修周期長的優點。由于能承受較大的料柱壓力，故通常將其直接安裝在料倉下部，向其他設備給料。

工作原理
電動機經聯軸器通過減速機帶動圓盤。圓盤轉動時，料倉內的物料隨著圓盤一起移動，并向出料口的一方移動，經閘門或刮刀排出物料。排出量的大小可用刮刀裝置或閘門來調節。圓盤給料機套筒一般有蝸牛式或直筒式兩種，蝸牛式套筒采用閘門排料，具有下料均勻、準確，對溶劑、反礦粉等配料適合。直筒式套筒采用刮刀排料，堵料現象較蝸牛式套筒輕，但下料量波動大。當精礦粉活粉礦用量較大時，宜用帶活動刮刀套筒。反之，熔劑或燃料用料量小時，宜采用閘門式套筒。

技術特點和優勢
l它的優點是結構簡單，給料均勻、準確，運行平穩可靠，承載量大，調節方便，調節范圍較寬，維護管理簡便。
l采用特制的重型圓盤，承載能力大，使用壽命10年以上。
l設置角度可調的刮刀裝置，將物料轉卸到下一設備。
l配用變頻電機，可在設備運行中無級調節給料量大小。
l圓盤上配有絞刀，可防止因物料久放發生固化而不能順利卸出。
l濕式型圓盤給料機可應用于物料具有腐蝕性的場合。
l設備整機結構緊湊、布局合理、占用空間小。
l傳動機構可靠，維護簡單，檢修期長。
l全部采用硬齒面齒輪傳動，傳動效率高達90%以上。
l小圓錐齒輪和大圓錐齒輪置于封閉的主體內，采用高質量的中極壓齒輪油潤滑，保證圓盤無故障運行。
l調節套筒內壁設有耐磨襯板，延長了其使用壽命，減小了維護量。
l出料閘門配置傳動機構，保證出料量無級可調。
l為防止物料對圓盤的磨損，配有三種類型的襯板供用戶選擇，耐磨鑄石襯板、帶有網格筋板的鋼板料盤、45Mn2 耐磨材料。
l采用專業的變頻電機作動力，與變頻器配合使用時能夠?qū)崿F(xiàn)設備在正常工作狀態下對給料量進行無級調節。變頻器具有調速范圍寬，控制精度高、運行穩定、自我保護的功能，能保證整個系統長期穩定運行。
l噪音低，耗電小，調節性能好，無沖料現象。
l振動平穩，工作可靠，壽命長。
l調節方便，可通過調節激振力隨時改變和控制流量。

結構組成
圓盤給料機由給料機主體、電動機、聯軸器、圓柱齒輪減速機等組成。

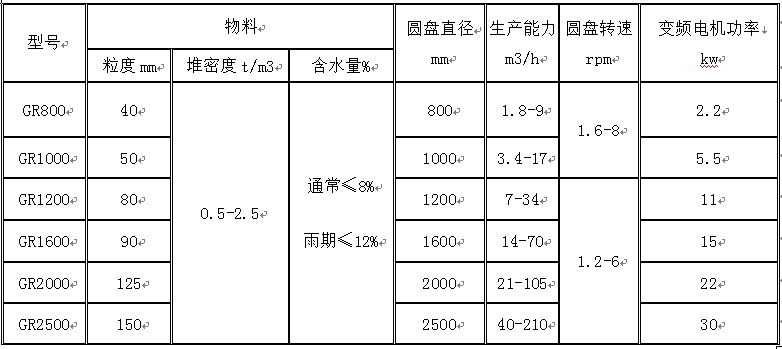

技術參數
