YLWF無源負壓式料位計 型號：YLWF
功耗：0W
YLWF系列無源負壓式料位計是華明公司自主研發、制造、生產的一種測控粉料倉料位的儀器。它與其他電器結合可實現對粉料倉料位高度、排放的自動控制,它依靠被測設備本身存在的負壓進行工作，測控過程中不需其它動力，是一種無能耗料位計，適用于存在較穩定負壓的粉料倉如：電除塵器、袋除塵器、電袋結合除塵器等設備進行料位測控。
YLWF系列無源負壓式料位計
靜態工作模式可靠性高、使用壽命長。
耐高溫設計，可耐600℃高溫。
結果簡單、安裝方便、不需調試、免維護。
無能耗

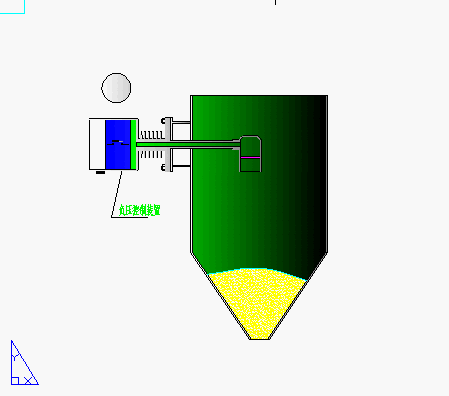

YLWF系列無源負壓式料位計是一種把氣體壓力變換成開關信號的測控儀器。在被測設備粉料低于料位計探管時，料位計壓力傳感元件受到負壓作用，壓力開關動作，輸出料未到限定高度信號。粉料高于料位計探管時，由于粉料的阻擋，作用在壓力傳感元件上的負壓消失，壓力開關回位，輸出料已到信號。
可以看出，該料位計在檢測過程中只有兩狀態，即接通狀態或斷開狀態，沒有中間狀態，因此，在絕大部分時間內是靜止不動的，我們把它稱為靜態工作模式。
適用工況溫度： | 10℃至600℃ |
信號輸出方式： | 1組或2組開關觸點 |
開關觸點承受電流： | 250V，5A |
探管長度： | 400mm至900mm，可特殊定做 |
測量方式： | 負壓控制正壓測量 |
工作模式： | 靜態 |
適用環境溫度： | -40℃至60℃ |
被測粉料粒度： | 小于100μm |
被測粉料比重： | 大于1g/cm3 |
被測氣體： | 非強腐蝕性氣體 |
接線方式： | 接線端子 |
電氣接口： | M16*1.5 |
電氣壽命： | 大于100000次 |
機械壽命： | 大于300000次 |
安裝方式： | 法蘭連接 |
殼體材料： | 壓鑄鋁合金 |
探管材料： | 304不銹鋼 |
重量： | 3.6kg |
料位計外形尺寸
安裝座外形尺寸
該料位計可用于存在800Pa以上負壓的各種除塵器。選型時應重點考慮溫度、壓力、探管長度參數。可按被測粉塵的**溫度確定料位計的適用工況溫度，被測粉塵倉內負壓在4000Pa以下時選常負壓型，倉內負壓在4000Pa以上時選高負壓型，探管長度以伸入設備內300mm為宜，

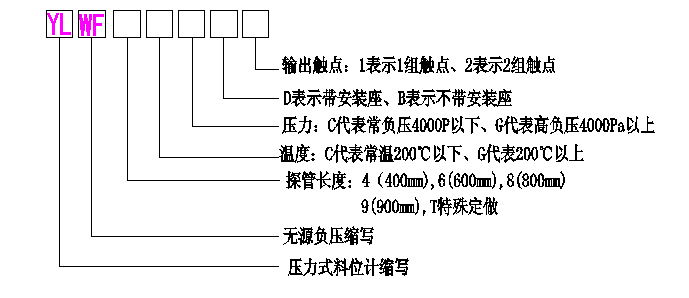

選型舉例
如被測粉塵工況溫度**為150℃，倉內負壓2000Pa，需要探管長度600mm，需要1個開關觸點，帶安裝座，則可選YLWF6CCD1型料位計。
