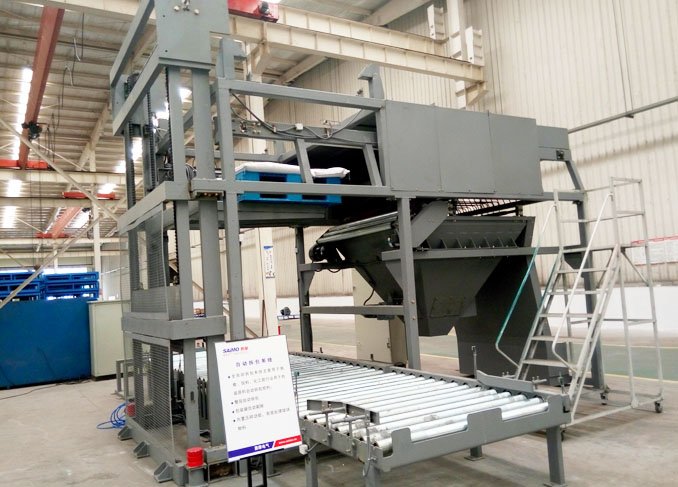

全自動拆袋卸料機

發布日期：2018-3-13    瀏覽次數：2881

1 .產品特點

一種自動碎料、破袋、卸料、除塵的卸料裝置。應用于25/50kg垛盤包裝的料袋卸料。包括鋼結構支架、垛盤輸送機、垛盤提升機、碎料振打裝置、料袋抓取裝置、圓盤刀破袋裝置、料倉集料裝置、除塵罩、棄袋回收槽、物料輸送裝置。

本裝置技術先進，結構合理，性能可靠。具有以下特點：

控制核心采用可編程控制器（PLC），響應速度快，工作可靠。
采用 9組振動電機加尖錐進行板結物料的破碎，有效解決板結的適用性
提升裝置采用垛盤提升。結構簡單性能可靠
l小間距無齒圓盤刀組能有效割裂料袋、采用順銑高速的運行方式運行保證破袋完全，不殘留碎屑
集料倉采用大角度加直溜槽結構散裝物料順暢下落，在底部加裝梳狀雙攪拌軸，可以將物料打碎不需要另行配置破碎機
l除塵系統（選配除塵器）能有效解決破袋及卸料時產生的粉塵

2 .主要用途及適用范圍

CDXL-00全自動拆袋卸料機用于將用垛盤包裝的25/50kg袋裝散裝物料進行自動碎料、破袋。卸料的設備。將整垛的料袋送入設備的接口后，即可對料袋進行自動于破袋、卸料。特殊的碎料振打裝置能有效處理具有板結特性的物料。

適用料袋：25/50kg包裝的散裝物料

包裝物：軟質包裝袋。

跺型規格： 1650*1400*1600 mm

破袋速度： 600袋/小時

注意：本系統不適合料袋腐蝕的包裝物及跺形嚴重塌垛、變形的垛型。

3．工作原理

該自動碎料破袋卸料裝置，包括鋼結構支架、垛盤輸送機、料袋抓取裝置、垛盤提升機、碎料振打裝置和料倉集料裝置，垛盤輸送機設置在鋼結構支架的一側，垛盤提升機裝在鋼結構支架上，碎料振打裝置固定在鋼結構支架頂部，所述碎料振打裝置由激振電機和振動片組成，振動片與激振電機固定連接，碎料振打裝置下方的鋼結構支架設有滑軌，料袋抓取裝置設置在滑軌上，所述料袋抓取裝置包括抓袋架、驅動氣缸、抓手和電動機，驅動氣缸、抓手和電動機設置在抓袋架上，驅動氣缸通過傳動桿與抓手連接，抓袋架的下部設有多個滑輪，滑輪通過連接桿與電動機傳動連接；所述料倉集料裝置設置在垛盤提升機一側并固定在鋼結構支架上，料倉集料裝置的下方設置物料輸送機，料倉集料裝置的上方設有圓盤刀破袋裝置，所述圓盤刀破袋裝置包括支撐架、轉軸、圓盤刀和驅動電機，驅動電機設置在支撐架上，轉軸的兩端通過軸承與支撐架連接，轉軸與驅動電機傳動連接，圓盤刀固定在轉軸上。

進一步，在圓盤刀破袋裝置的上方設有除塵風罩；采用除塵風罩能在破袋卸料時有效減小物料飛濺，從而保證工作時本設備周圍工作人員的身體健康。

進一步，還包括棄袋回收槽，棄袋回收槽裝在料倉集料裝置一側的鋼結構支架上；在袋體割破并卸料后，可通過料袋抓取裝置將其放入棄袋回收槽便于統一進行回收，使袋體在后續循環利用，不僅降低企業成本，同時也更環保。

本系統采用鋼結構支架、垛盤輸送機、料袋抓取裝置、垛盤提升機、碎料振打裝置和料倉集料裝置相結合的方式，將成垛型的板結物料袋通過垛盤輸送機輸送到垛盤提升機處，然后垛盤提升機將成垛型的板結物料袋向上輸送直至*上層的袋體達到碎料振打裝置處停止，然后工作人員控制碎料振打裝置內的激振電機開始工作從而帶動振動片振動擊打*上層的板結物料袋，使其內部的物料破碎；，完成后停止碎料振打裝置，然后將料袋抓取裝置通過電動機移動到成垛型的板結物料袋的上方，由于*上層的板結物料袋已被破碎，通過驅動氣缸帶動抓手可插入*上層的袋體內，從而可帶動整層移動到圓盤刀破袋裝置上方，驅動電機通過轉軸帶動圓盤刀對袋體下部進行割裂，從而使破碎的物料從袋體內落下經料倉集料裝置到達物料輸送機，物料輸送機對物料進行運輸，這樣就完成一層的板結物料袋的拆袋工作；然后重復上述步驟，可對成垛型的板結物料袋每層依次進行破碎及卸料；綜上所述，本系統能對袋裝板結物先進行振動破碎，然后進行拆袋卸料，節約人工破碎的勞動強度，另外其可同時對多個袋體進行拆袋卸料，也大大提高其工作效率。

4．主要結構及其功能

CDXL-00全自動拆袋卸料機主要由以下幾部分構成：垛盤輸送機、內垛盤輸送機、垛盤提升機、振打裝置、抓袋行走裝置、棄袋裝置、集料倉、圓盤刀組、鋼結構支架。現分別介紹。

4. 1垛盤輸送機

用于將垛盤送入送出垛盤升降機，設備配置檢測裝置用于判斷輸送機上是否有垛盤及垛盤上有無料袋。采用動力滾筒方式配置，能夠正反轉、鏈條傳動。

4.2 內垛盤輸送機

銜接端盤輸送機，位于端盤升降的的下部，升降垛叉能夠插入內垛盤輸送機將垛盤提升下降。設備配置檢測裝置用于判斷輸送機上是否有垛盤及垛盤上有無料袋。采用動力滾筒方式配置，能夠正反轉、鏈條傳動。

4.3 振打裝置

用于將板結的料袋振打、碎料、疏松板結物，同時能將上層料袋整平。以便抓取裝置能順利抓取料袋。該裝置由振動框架、9臺振動電機、尖錐振動板組成配置有檢測裝置。能檢測到料袋達振動位置。通過PLC控制振動周期及次數。

4.4 抓袋行走裝置

將振打整形后的一層料袋抓取,輸送到圓盤刀組及集料倉。由抓袋框架、36組抓手、行走裝置組成，導軌選用叉車型材、行走輪采用復合滾輪、運行平穩。抓手采用45#圓鋼調質處理經濟可靠。36對抓手由兩個氣缸采用同步桿驅動，動作一致。多點檢測裝置能使料袋與抓袋裝置壓板壓緊后才開始抓袋作業。

4.5.棄袋裝置

袋裝置安裝于抓袋裝置上，由一對氣缸驅動撥桿，將前次殘留在料倉柵欄上的空料袋剔除，通過溜槽回收處理

4.6集料倉

用于收集破袋后下落的料流，含有料倉體、擺動柵欄、出口溜槽、梳狀雙攪拌軸。可以將料流收集，破碎后集中輸出。

4.7圓盤刀組

由兩組一字布置的刀組組成，分別由2臺電機控制。采用高速鋼無齒圓盤刀。由變頻器根據包裝袋的不同調整轉速，切割料袋。安裝在集料倉上面，是該裝置的重要部件。刀口的鋒利、刀盤間距、切割的方向、刀組的振動、對破袋質量有較大的影響

4.8鋼結構支架

用于支撐整套裝置的鋼結構框架，采用型材焊接及螺栓緊固；且配置有搬運行走輪（選配件）。用于將該裝置快速移動。

4.5電控箱及儀表箱

電控箱是整個系統控制單元，安裝在鋼結構支架上。方便觀測，又易于操作。
