CH/SC單缸液壓圓錐破碎機

『應用領域』：應用于金屬礦山與非金屬礦、水泥、沙石、冶金等行業

『適用物料』：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖等

抗沖擊、抗磨損、生產率高、機件磨耗小、綜合效益高

1.高效率：單缸液壓圓錐破碎機主軸上下兩端均有支撐， 能承受更大的破碎力和更 大的沖程，加上與層壓原理相適應的特殊破碎腔形，使該機具有更高的破碎效率。

2.生產能力大：單缸液壓圓錐破碎機將破碎沖程、 破碎速度以及破碎腔形狀的** 組合設計，使該機在 動錐大端直徑相同的情況下，比老式彈簧圓錐破的產量高 35%~60%。

3.出料粒型好：單缸液壓圓錐破碎機采用特有的破碎 腔形以及層壓破碎原理，產生 顆粒間的破碎作用，從而 使成品中立方體所占的比例明顯增高，針片狀石子減少， 粒級更為均勻。

4.多種腔形的中細破碎，僅僅更換定錐既可實現。 程序控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。

突出優勢

1、高質量的石子：該液壓圓錐破碎機采用特有的破碎腔形以及層壓破碎原理，產生顆粒間的破碎作用，從而使成品中立方體所占的比例明顯增高，針片狀石子減少，粒級更為均勻。

2、雙保險控制的液壓與潤滑系統，可確保該機的過載保護與良好的軸承潤滑。

•

  生產能力大，破碎效率高

•

  層壓破碎，產品粒型好

•

  多種腔型結合，適應多種粒度需求

•

  長壽命襯板





•

  結構簡單，易于維護，運行成本低





•

  全自動控制系統采用PLC+觸摸屏的控制模式，實時監控溫度、壓力、電流等核心參數，并進行自動控制，保證設備的安全運行

工作原理

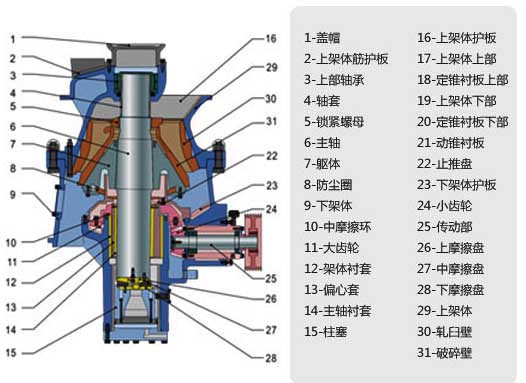

單缸液壓圓錐式破碎機工作時，電機帶動破碎機的小齒輪，小齒輪帶動大齒輪，大齒輪組件（大齒輪、大齒輪架、偏心鋼套）帶動偏心套組件（偏心缸套、偏心銅套）和主軸組件（主軸、內錐、內錐襯板）以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。空機運行的時候，偏心套組件“抱著”主軸組件和隨大齒輪一同公轉，當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回擺動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。支撐套與架體連接處靠液壓缸壓緊，當破碎機內落入金屬塊等不可破碎物體時，單缸的動錐由底部液壓活塞托起，起到排放口調整和過鐵保護、反復起落排除堵礦的作用。

技術參數
