亲子乱高潮1000部,色婷婷五月综合亚洲小说,禁伦H肉高辣网站视频,亚洲成av人影院

PEDOT膠體高速分散機/PEDOT漿料納米研磨機/PEDOT漿料研磨實驗室小試設備/PEDOT工業化中試分散機

PEDOT:PSS 通常是通過將導電聚合物 PEDOT 與聚電解質聚苯乙烯磺酸鹽 (PSS) 共混來合成的。 這種混合物提高了材料的加工性能和穩定性。 水分散體是指PEDOT:PSS在水中的膠體溶液。 該分散體可以輕松處理和加工材料，因為它可以使用旋涂、噴墨印刷或噴涂等技術進行涂覆。

PEDOT/PSS 分散液的制備方法

實施：取重均分子量為200000，固含為2%的聚苯乙烯磺酸水溶液1000mL，置于2L燒瓶中，加入10克EDOT，并加入5克乳化劑，攪拌，使得EDOT在水中完全乳化分散形成透明均一的水分散體，EDOT在水中形成水包油乳化液，粒徑小于100nm，外觀透明。將對甲苯磺酸鐵100mg，過硫酸銨20克配成100m，水溶液，緩慢滴加反應體系中。反應體系逐步變藍，保持反應溫度在 25度以下，反應 24h。反應完畢，采用透析的方法，裝入透析袋，用純水反復稀釋透析，滲透除去體系中殘留未反應的單體雜質和鹽分。控制其中鈉離子濃度<50PPM，鐵離子濃度<1PPM，硫酸根離子<100PPM，固含調整為3%。經過純化處理后，采用高壓均質機，在100MPa的壓力下，反復均質10次，得到PEDOT/PSS分散液，通過粒度分析儀分析粒徑D50為20nm。

●間歇式高剪切分散乳化機和管線式高剪切分散乳化機的應用比較：間歇式高剪切分散乳化機的齒形結構相對稀疏，對物料的粉碎能力相對不夠精細，但其物料流向復雜，能夠從多口多方向噴出，造成劇烈涌動從而具備更強的物料混勻能力；管線式高剪切分散乳化機齒形結構相對密集，物料粉碎能力更強，粉碎效果更均勻，能夠適應高粘度物料，但因結構特點物料流向相對單一，當物料溶解性不強時容易沉淀從而堵塞刀口，需要外加攪拌裝置輔助實現物料混勻。

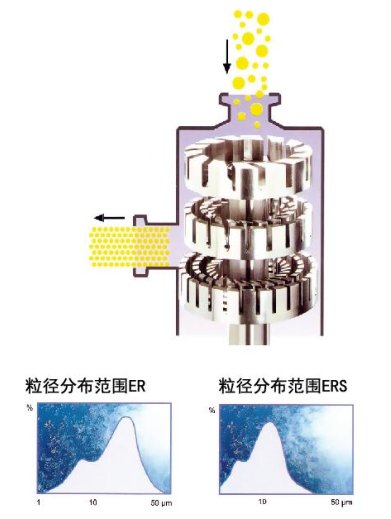

IKN高剪切分散設備目前已在納米研究、生化制藥、新材料、新能源等現代高科技領域得到廣泛應用。高剪切分散機的工作原理如下：

◆在高速旋轉的轉子產生的離心力作用下，物料從工作頭的上下進料區，同時從軸向吸人工作腔。

◆強勁的離心力將物料從徑向甩入定、轉子之間狹窄精密的間隙中，同時受到離心擠壓、液層摩擦、液力撞擊等綜合作用力，物料被初步分散。

◆高速旋轉的轉子產生至少15m／s以上的線速度，物料在強烈的液力剪切、液層磨擦、撕裂碰撞等作用下被充分分散破碎，同時通過定子槽高速射出。

◆物料不斷地從徑向高速射出，在物料本身和容器壁的阻力下改變流向，與此同時在轉子區產生的上、下軸向抽吸力的作用下，又形成上、下兩股強烈的翻動紊流。物料經過數次循環，*終完成分散過程。

PEDOT膠體高速分散機/PEDOT漿料納米研磨機/PEDOT漿料研磨實驗室小試設備/PEDOT工業化中試分散機
