DU
直接聯系
核工業煙臺同興實業有限公司
煙臺
面議
核星
DU
4186
DU橡膠帶式真空過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置，可以連續完成過濾、洗滌、吸干、濾布再生等作業。設備具有過濾效率高、生產能力大、洗滌效果好、濾餅水分低、操作靈活，維修費用低等優點。可廣泛應用于冶金、礦山、化工、造紙、食品、制藥、環保等領域中的固液分離，尤其在煙氣脫硫中的石膏脫水方面(FGD)有良好的應用。
 |  |

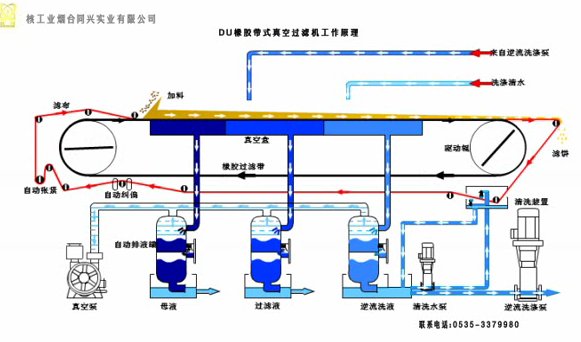

橡膠帶式真空過濾機是我廠在引進國外同類產品技術基礎上，自主開發的一種高效過濾固液分離設備。該設備采用了固定真空盒，膠帶在真空盒上滑動，真空盒與膠帶間構成運動密封的結構型式。它能連續自動完成過濾、濾餅洗滌、卸渣、濾布再生等工藝操作，并且母液有與濾餅洗滌液可以分段收集。具有過濾效率高、生產能力大、洗滌效率好，濾餅水分低、操作靈活、維護簡單等優點。膠帶機經我廠多年改進和完善，產品的技術性能和質量已達到了國際**，已廣泛應用于冶金、礦山、化工、電廠濕法煙氣脫硫、煤化工、造紙、食品、制藥及環保等行業。
A．加料裝置 B．淋洗裝置 C．糾偏裝置 D．清洗裝置
橡膠帶式過濾機技術特點： | |

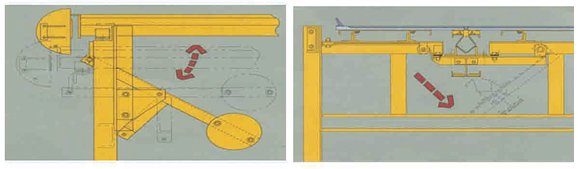

| 真空盒與升降裝置: 真空盒采用分節聯結成整體，每節均有管口與集液總管相連形成真空集液系統。 同時設計了一套升降機構，有利于更換摩擦帶。 | ||
 | ||
升降機構（一） | 升降機構（二） | |
| 糾偏裝置 采用氣缸或氣囊推動糾偏轉一定角度來自動糾正濾布的偏移，保證濾布的正常運轉。 | |
 氣缸糾偏 |  氣囊糾偏 |
| 張緊裝置 張緊裝置通過絲杠調節膠帶張緊度，以保證膠帶有足夠的摩擦力，并且不發生跑偏現象。 | 清洗裝置 采用工藝水噴射，清洗濾布和膠帶，且配有真空吸管密封的箱體，這樣可以保證清潔的工作現場。噴頭采用美國噴霧公司的產品，可以充分保證清洗效果。 |
 張緊裝置 |  清洗裝置 |
| 淋洗工藝 采用逆流淋洗與噴淋洗裝置，同時可根據物料及工藝的要求采用順流洗滌和逆流洗滌兩種方法，對物料清洗的更徹底。 | |
 逆流洗滌 |  順流洗滌 |

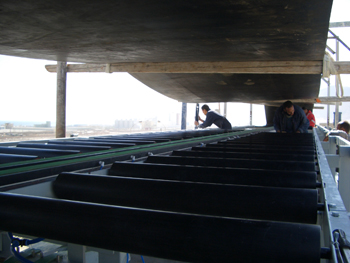

| 膠帶支撐裝置 膠帶支撐采用心軸式迷宮密封托輥支承、氣墊式支承等多種形式，減少了膠帶的運行阻力，有利于延長膠帶的使用壽命。 | |
 支撐裝置 |  支撐裝置 |
| 控制系統 采用遠程與現場交互控制的方式，方便了工作的操作，便于實施無人操作。 | |
 控制系統 |  控制系統 |

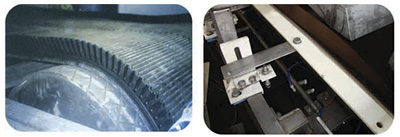

| 膠帶裙邊及擋板 采用EP200四層聚酯布的環形橡膠帶，膠帶裙邊采用組合結構即波形裙邊與平行膠帶粘合而成，這種結構裙邊伸縮性好，可避免裙邊經過輥筒改向破裂，可防止料液從兩側流出。橡膠帶的上部構造為中間一排排水溝槽，溝槽中間鉆有真空排液孔，鉆空部位為純橡膠無布層，可防止液體通過布層纖維進入橡膠層導致膠帶分層，大大的延長了橡膠帶的使用壽命。 |  |

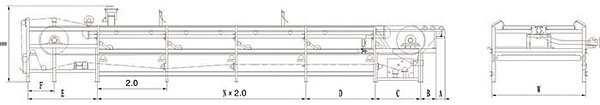

外型尺寸圖
DU技術參數
過濾寬度/M | 1.3 | 1.8 | 2.0 | 2.5 | 3.2 | 4.0 | 4.5 | ||||||||
過濾長度/M | N（整數） | 過濾面積/m2 | 重量/T | 過濾面積/m2 | 重量/T | 過濾面積/m2 | 重量/T | 過濾面積/m2 | 重量/T | 過濾面積/m2 | 重量/T | 過濾面積/m2 | 重量/T | 過濾面積/m2 | 重量/T |
8 | 3 | 10.4 | 7.9 | 14.4 | 10.4 | 16 | 11.7 | 20 | 14.6 | ||||||
10 | 4 | 13.0 | 8.9 | 18.0 | 11.9 | 20 | 13.4 | 25 | 16.8 | 32.0 | 27.6 | ||||
12 | 5 | 15.6 | 9.9 | 21.6 | 13.4 | 24 | 15.1 | 30 | 19.0 | 38.4 | 30.0 | 40 | 42.4 | 54 | 45.0 |
14 | 6 | 18.2 | 10.9 | 25.2 | 14.9 | 28 | 16.8 | 35 | 21.2 | 45.0 | 32.4 | 56 | 45.0 | 63 | 47.9 |
16 | 7 | 20.8 | 11.9 | 28.8 | 16.4 | 32 | 18.5 | 40 | 23.4 | 51.2 | 34.8 | 64 | 47.6 | 72 | 50.8 |
18 | 8 | 23.4 | 12,9 | 32.4 | 17.9 | 36 | 20.2 | 45 | 25.6 | 58.0 | 37.2 | 72 | 50.2 | 81 | 53.7 |
20 | 9 | 26.0 | 13.9 | 36.0 | 19.4 | 40 | 21.9 | 50 | 27.8 | 64.0 | 39.6 | 80 | 52.8 | 90 | 62.0 |
22 | 10 | 39.6 | 20.9 | 44 | 23.6 | 55 | 31.0 | 70.4 | 42.0 | 88 | 56.4 | 99 | 65.2 | ||
24 | 11 | 48 | 25.3 | 60 | 33.2 | 77.0 | 44.4 | 96 | 59.0 | 108 | 68.4 | ||||
26 | 12 | 65 | 35.4 | 83.2 | 46.8 | 104 | 61.6 | 117 | 71.6 | ||||||
28 | 13 | 89.6 | 49.2 | 112 | 64.2 | 126 | 74.8 | ||||||||
30 | 14 | 96.0 | 51.6 | 120 | 66.8 | 135 | 78.0 | ||||||||
A(m) | N＜5 | 0.20 | 0.20 | 0.25 | 0.25 | 0.40 | |||||||||
N≥5 | 0.25 | 0.25 | 0.25 | 0.40 | 0.40 | 0.40 | 0.40 | ||||||||
B(m) | N＜5 | 0.45 | 0.45 | 0.45 | 0.45 | 0.52 | ||
N≥5 | 0.45 | 0.45 | 0.45 | 0.52 | 0.645 | 0.645 | 0.645 | |
C(m) | N＜5 | 1.30 | 1.30 | 1.30 | 1.30 | 1.60 | 獲取更多信息，請訪核工業煙臺同興實業有限公司 網站
