T型過濾器
直接聯系
寧波寶蒂塑膠閥門有限公司
浙江
面議
寶蒂塑膠閥門
T型過濾器
1119

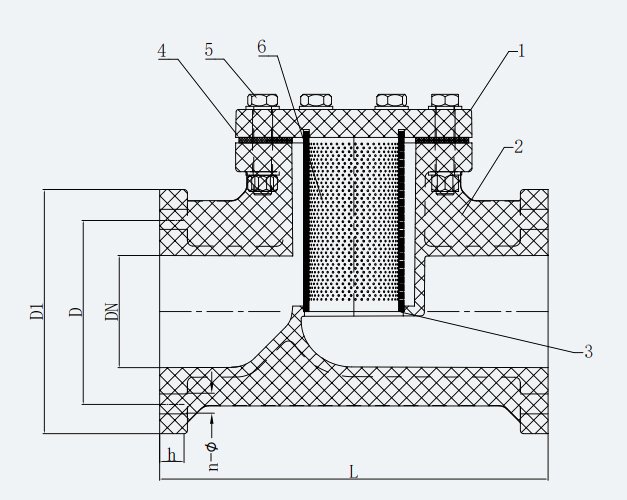

材質配件表
編號No. | 零部件 | 材料 |
1 | 閥蓋 | FRPP,PPH,UPVC,CPVC,PVDF |
2 | 閥體 | FRPP,PPH,UPVC,CPVC,PVDF |
3 | 支架 | FRPP,PPH,PVDF |
4 | 橡膠墊 | EPDM,FPM,PTFE |
5 | 螺栓螺母 | 鋼，不銹鋼 |
6 | 過濾網 | FRPP,PPH,PVDF |
產品尺寸表（mm）
DN | D | D1 | L | h | n | φ | 篩網孔徑 | 工作壓力(Mpa) |
25 | 85 | 115 | 160 | 16 | 4 | 14 | 2 | 0.6 |
32 | 100 | 140 | 180 | 16 | 4 | 18 | 2 | 0.6 |
40 | 110 | 150 | 200 | 18 | 4 | 18 | 2 | 0.6 |
50 | 125 | 165 | 230 | 18 | 4 | 18 | 2 | 0.6 |
65 | 145 | 185 | 290 | 22 | 4 | 18 | 2 | 0.6 |
80 | 160 | 200 | 310 | 25 | 8 | 18 | 2 | 0.6 |
100 | 180 | 220 | 350 | 25 | 8 | 18 | 2 | 0.6 |
125 | 210 | 250 | 400 | 30 | 8 | 18 | 2 | 0.6 |
150 | 240 | 285 | 480 | 30 | 8 | 22 | 2 | 0.6 |
