耐壓活接球閥
直接聯系
寧波寶蒂塑膠閥門有限公司
浙江
面議
寶蒂塑膠閥門
耐壓活接球閥
1189
產品特點：
● 全流量設計，壁厚加厚，閥體*小壁厚超過同規格PVC管道的3倍(PP管道的2倍)，耐壓性能出眾，能適應等各種苛刻工況。
● 球閥閥芯長度超過化工部的設計要求，更長的閥芯允許壁厚更厚的球體，更厚的PTFE密封件，更強壯的內塞和螺紋。
● 自帶連接平臺，可以方便地從手動轉換為自動，而無需更換閥門。
● 底部有插入孔， 方便安裝。
● 手柄可用于拆卸閥門，維護便捷。
● 已有的案例表明，工廠管道中的安裝誤差等因素,易導致活接螺帽受力過大,進而導致閥門]泄露甚至破損,因此不建議在DN50以上規格選用活接式連接結構的閥門。

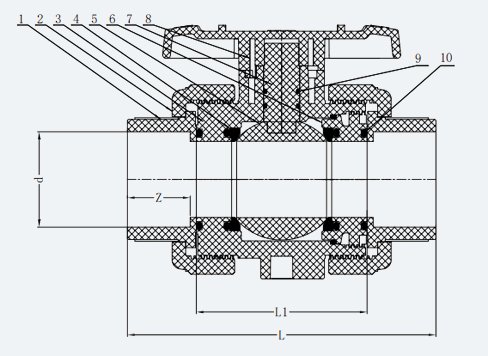

材質配件表
編號No. | 零部件 | 材料 |
1 | 接頭 | PPH,UPVC,CPVC,PVDF |
2 | 螺帽 | PPH,UPVC,CPVC,PVDF |
3 | 閥體 | PPH,UPVC,CPVC,PVDF |
4 | 閥座密封 | EPDM/FPM+PTFE |
5 | 球 | PPH,UPVC,CPVC,PVDF |
6 | 內塞 | PPH,UPVC,CPVC,PVDF |
7 | 閥桿 | PPH,UPVC,CPVC,PVDF |
8 | 手柄 | ABS |
9 | 閥桿O型圈 | EPDM,FPM |
10 | 0型圈 | EPDM,FPM |
產品尺寸表
DN | d | Z | L | L1 | 閥體*小壁厚 | 工作壓力(Mpa) | |||||||
承插接頭 | 螺紋接頭 | ||||||||||||
HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | PPH | UPVC/CPVC | PVDF | |||||
15 | 20 | 22 | 21.3 | Rc1/2 | PT1/2 | NPT1/2 | 18 | 108 | 62 | 5.5 | 1.0 | 1.6 | 1.6 |
20 | 25 | 26 | 26.7 | Rc3/4 | PT3/4 | NPT3/4 | 22 | 125 | 69 | 7 | 1.0 | 1.6 | 1.6 |
25 | 32 | 32 | 33.4 | Rcl | PT1 | NPT1 | 27 | 138 | 76 | 7.5 | 1.0 | 1.6 | 1.6 |
32 | 40 | 38 | 42.2 | Rc1-1/4 | PT1-1/4 | NPT1-1/4 | 30 | 160 | 85 | 9 | 1.0 | 1.6 | 1.6 |
40 | 50 | 48 | 48.3 | Rc1-1/2 | PT1-1/2 | NPT1-1/2 | 35 | 177 | 92 | 10 | 1.0 | 1.6 | 1.6 |
50 | 63 | 60 | 60.3 | Rc2 | PT2 | NPT2 | 40 | 206 | 113 | 11.4 | 1.0 | 1.6 | 1.6 |
65 | 75 | 76 | 73 | Rc2-1/2 | PT2-1/2 | NPT2-1/2 | 51 | 265 | 135 | 11.5 | 1.0 | 1.0 | 1.0 |
80 | 90 | 89 | 88.9 | Rc3 | PT3 | NPT3 | 52 | 295 | 154 | 12.5 | 1.0 | 1.0 | 1.0 |
100 | 110 | 114 | 114.3 | Rc4 | PT4 | NPT4 | 60 | 330 | 175 | 13 | 1.0 | 1.0 | 1.0 |
