耐高溫磁力驅動泵

CQB-G型

直接聯系

永嘉龍洋泵閥有限公司.

產品規格型號

參考報價：

面議

品牌：

龍洋

型號：

CQB-G型

關注度：

2404

范圍（量程或細度）：

應用行業：

磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1．6MPa，溫度不超過280℃，密度不大于1840kg／m3，粘度不大于30cm2／S的不含硬顆粒和纖維的液體。

產品介紹

CQB-G型耐高溫磁力驅動泵

品牌：龍洋泵閥

型號：CQB-G

流量：3.2～100 m3/h

揚程：20~80 m

電機功率：1.5～55 KW

轉速：2900 r/min

CQB-G型耐高溫磁力驅動泵產品概述

CQB-G高溫型磁力泵(簡稱高溫磁力泵)通常由電機,磁力偶合器,水冷卻裝置,和耐腐蝕離心泵頭四大部分組成,其主要特點是利用磁力偶合器傳遞動力。當電動機帶動磁力偶合器的外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使化工泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在保溫磁力泵的動力輸入端，由于液體被封閉在靜止的隔離套內，沒有動密封因而完全無泄漏。磁力偶合器的磁性材料采用耐高溫型稀土永磁材料，能承受300度以下的高溫介質而保持強大的磁力扭矩。在電機與磁力偶合器之間加裝了水冷卻裝置，防止泵送高溫介質之熱量傳導至電機，以保持電機的正常運行，從而達到無泄漏輸送高溫介質。

CQB-G系列磁力泵是全國聯合設計開發的新型完全無泄漏耐腐蝕泵，其技術經濟指標接近國外同類產水平，其型式、基本參數及技術性能符合.

泵的過流部件根據介質可分別采用304、304L、302、321、316、316L、UB6、CD4Mcu、鈦合金、鎳基合金等耐腐蝕材料。

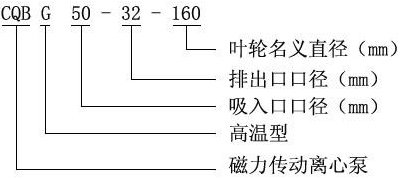

2 CQB-G型耐高溫磁力驅動泵型號意義

CQB-G型耐高溫磁力驅動泵型號意義

3 CQB-G型耐高溫磁力驅動泵產品用途

CQB-G型磁力泵適用與石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送高溫類易燃、易爆、揮發、有毒、稀有貴重液和各種腐蝕性液體的理想設備。適用于輸送系統工作壓力小于1．6MPa，溫度不超過280℃，密度不大于1840kg／m3，粘度不大于30cm2／S的不含硬顆粒和纖維的液體。

4 CQB-G型耐高溫磁力驅動泵主要特點

耐高溫磁力驅動泵采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。
注：此類泵分為風冷型和水冷型，風冷型也就是自然冷卻，而水冷型就是靠水冷卻，可以根據實際介質和實際溫度來決定。如果客戶所需的磁力泵為耐腐蝕型，那么也可以選擇自吸塑料磁力泵。

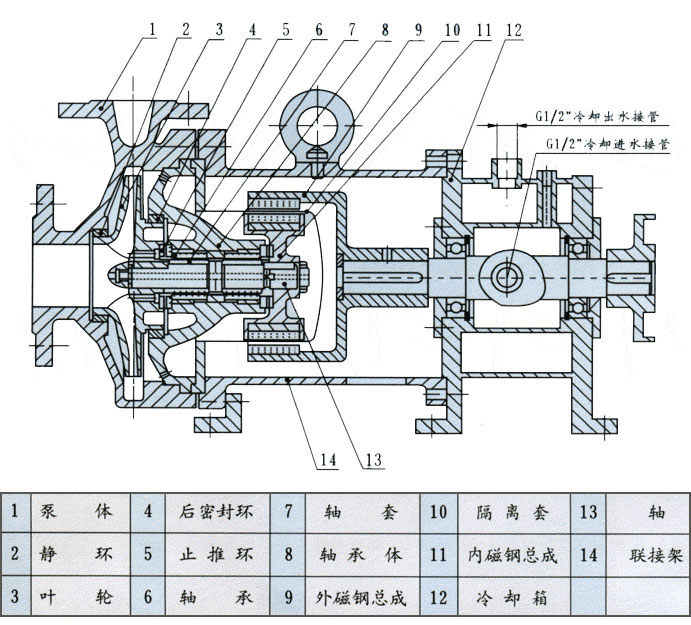

5 CQB-G型耐高溫磁力驅動泵結構圖

CQB-G型耐高溫磁力驅動泵結構圖

6 CQB-G型耐高溫磁力驅動泵技術參數

型號	口徑		流量 (m3/h)	揚程m	氣蝕余糧（NPSH）r(m)	電機功率 KW	轉速 (r/min)	電壓 (V)
型號	進口(mm)	出口(mm)	流量 (m3/h)	揚程m	氣蝕余糧（NPSH）r(m)	電機功率 KW	轉速 (r/min)	電壓 (V)
CQB32-20-125G	32	20	3.2	20	4.5	1.5	2900	380
CQB32-20-160G	32	20	3.2	32	4.5	2.2	2900	380
CQB40-25-125G	40	25	6.3	20	4.5	2.2	2900	380
CQB40-25-160G	40	25	6.3	32	4.5	3	2900	380
CQB40-25-200G	40	25	6.3	50	4.5	5.5	2900	380
CQB50-32-125G	50	32	12.5	20	4.0	3	2900	380
CQB50-32-160G	50	32	12.5	32	4.0	4	2900	380
CQB50-32-200G	50	32	12.5	50	4.0	7.5	2900	380
CQB50-32-250G	50	32	12.5	80	4.0	15	2900	380
CQB65-50-125G	65	50	25	20	4.0	5.5	2900	380
CQB65-50-160G	65	50	25	32	4.0	7.5	2900	380
CQB65-40-200G	65	40	25	50	4.0	15	2900	380
CQB65-40-250G	65	40	25	80	4.0	22	2900	380
CQB80-65-125G	80	65	50	20	3.5	7.5	2900	380
CQB80-65-160G	80	65	50	32	3.5	15	2900	380
CQB80-50-200G	80	50	50	50	3.5	22	2900	380
CQB80-50-250G	80	50	50	80	3.5	37	2900	380
CQB100-80-125G	100	80	100	20	3.2	15	2900	380
CQB100-80-160G	100	80	100	32	3.2	22	2900	380
CQB100-65-200G	100	65	100	50	3.2	37	2900	380
CQB100-65-250G	100	65	100	80	3.2	55	2900	380

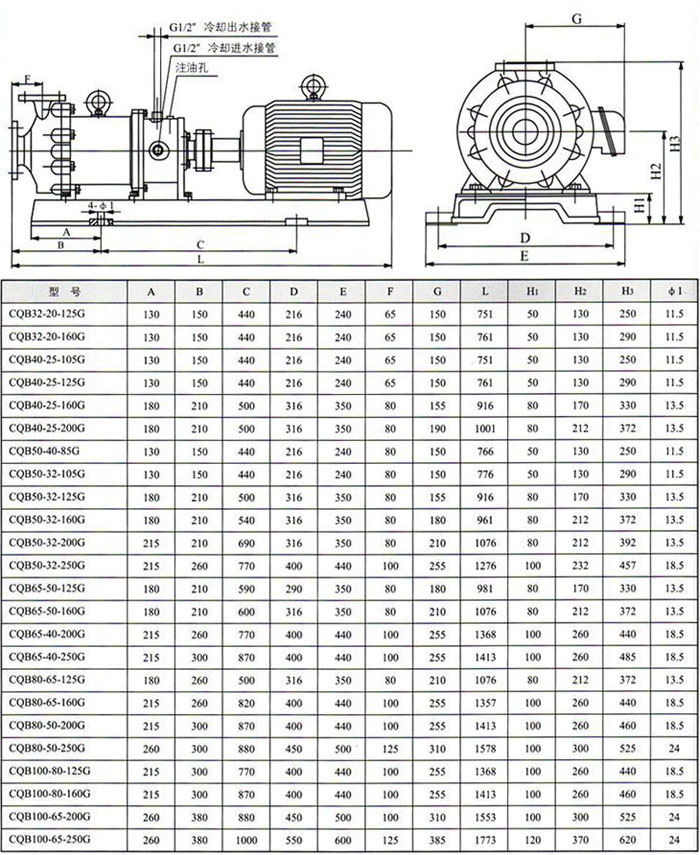

7 CQB-G型耐高溫磁力驅動泵安裝尺寸圖

CQB-G型耐高溫磁力驅動泵安裝尺寸圖

獲取更多信息，請訪永嘉龍洋泵閥有限公司. 網站
