SZB系列水環式真空泵

品牌：龍洋泵閥

型號：SZB-4SZB-8

**真空度：-0.086 Mpa

轉速：1450 r/min

供水量：8 10 L/min

**氣量：0.33 0.64 m3/min

電動功率：1.5KW 2.2KW

重量：42、45 kg

SZB系列水環式真空泵產品概述

SZB水環式真空泵是懸臂式水環真空泵，可供抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體。*低吸入壓力為-0.086Mpa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域。特別適合于做大型水泵引水用。 SZB型水環式真空泵目前制造的本型號泵有：SZB-4、 SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。

2 SZB系列水環式真空泵型號意義

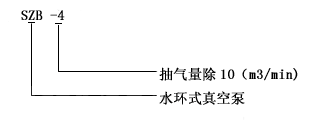

SZB系列水環式真空泵型號意義

3 SZB系列水環式真空泵結構圖說明

系列水環式真空泵結構圖

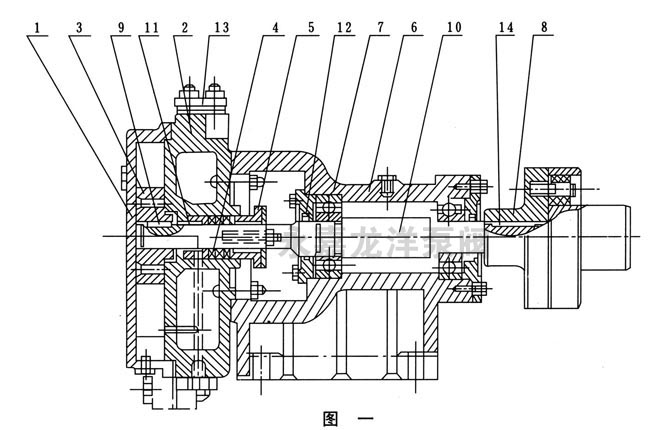

SZB型水環式真空泵結構如上圖所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口，下有放水螺塞（15），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）為補充水環消耗用水。 由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（（6）內的兩個滾珠軸承（17）上，右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。

4 SZB系列水環式真空泵性能曲線圖

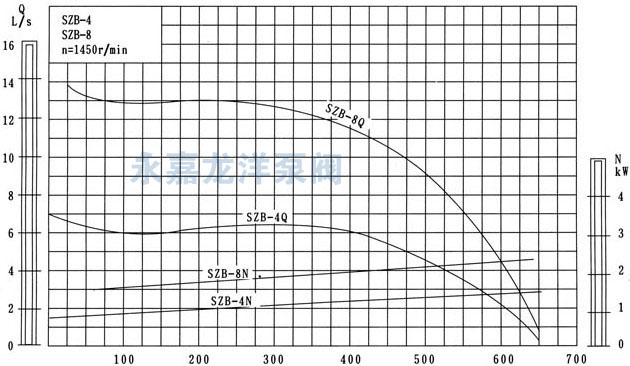

SZB系列水環式真空泵性能曲線圖

5 SZB系列水環式真空泵性能參數

注:1、真空度從40%到90%或壓力從0.05MPa到0.15MPa的吸排氣量隨著供水量的大小 ，葉輪與側蓋的間隙大小而變化，葉輪與側蓋的間隙大小而變化，特別是流量較小時，如果調整不準確更容易引起偏小。
2、表內數值是在下列條件下得出：①水溫15℃； ②空氣20℃； ③氣體相對溫度70%；④大氣壓力0.1013MPa。
3、表內性能偏差不超過5%。

6 SZB系列水環式真空泵安裝尺寸圖

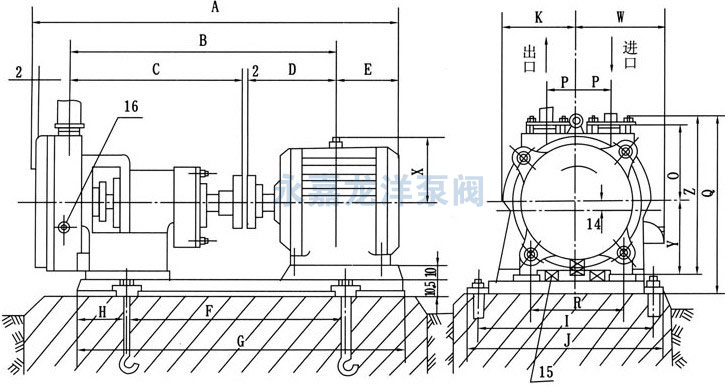

SZB系列水環式真空泵安裝尺寸圖

7 SZB系列水環式真空泵安裝說明

SZB系列水環式真空泵安裝圖

設備須根據圖三進行安裝
1、真空泵用來作水泵引水用時，其安裝位置與水泵之間距離要寬敞一些，以便水泵和真空泵檢修時方便。
2、真空泵的吸氣管道不可有漏氣現象。其地基尺寸以安裝圖或以實物測量進行施式。
3、真空泵軸與電機軸須保持水平，不允許有不同心的現象（詳見圖四）?；A必須結實可靠。灌入水泥后，干至48小時，重新檢查安裝是否有變化，然后將底腳螺栓擰緊，不可有松動現象。

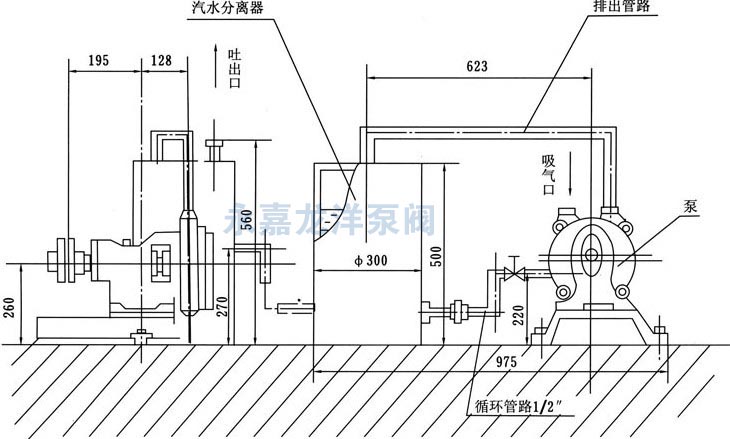

4、如須安裝汽水分離器時可參看圖五。
