VDP型無油干式變螺距螺桿真空泵

VDP型

直接聯系

江陰愛爾姆真空設備有限公司

江蘇

產品規格型號

參考報價：

面議

型號：

VDP型

關注度：

3698

范圍（量程或細度）：

產品介紹

一、概況

　　VDP型無油干式變螺距螺桿真空泵具有兩個反向旋轉變螺距螺桿轉子。其在泵殼中作同步高速嚙合運動，完成進排氣工作循環。變螺距螺桿相比普通螺桿具有更佳的壓縮和抽速效率，排氣溫度更低、噪聲更小、能耗更低。其泵腔無油運轉清潔環保，是油封式、噴射式、液環式真空泵的**換代產品。變螺桿轉子可實現客戶定制化設計與制造，**滿足客戶需求。

二、主要特點

●與等螺距螺桿泵相比，抽氣效率更高，能耗更低。

●抽速范圍廣，可直排大氣，單泵使用即可達到多級串聯的效果。單級設計可以獲得5PA的真空度。

●可采用氮氣吹掃，清洗維護操作簡單，維修方便。

●螺桿材質為整體式球墨鑄鐵強度高、性能穩定。

●螺桿間相互不接觸無摩擦，不需要潤滑油脂，無油污反流，無廢氣廢液排放，清潔環保能耗低。

●泵腔內部及零件可根據需要進行表面防腐處理，適用于化工制藥行業的特殊要求。

●螺桿經過精細動平衡校正，運轉平穩，噪聲低、振動小，使用壽命長。

三、規格參數

型號	單位	VDP35	VDP70	VDP110	VDP180	VDP280	VDP390	VDP550	VDP650	VDP800	VDP1100	VDP1500	VDP2000	VDP2800
抽速	m³/Hr	60	70	110	180	280	390	550	650	800	1100	1500	2000	2800
抽速	L/S	17	19	31	50	78	108	153	181	222	306	417	556	778
極限壓力	Torr	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04	0.04
極限壓力	Pa	5	5	5	5	5	5	5	5	5	5	5	5	5
電機功率	KW	1.5	3	4	5.5	7.5	11	15	18.5	22	30	45	55	75
電機轉速	RPM	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900
進口法蘭	mm	DN40	DN40	DN40	DN40	DN80	DN80	DN100	DN100	DN100	DN125	DN125	DN150	DN150
出口法蘭	mm	DN25	DN30	DN30	DN30	DN40	DN40	DN50	DN65	DN65	DN80	DN80	DN100	DN100
冷卻水壓力	barg	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4	2_~4
冷卻水流量	L/min	4	4	6	6	6	6	8	8	8	8	16	16	16
冷卻水溫度	℃	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35	5_~35
噪聲	dB	≤70	≤70	≤70	≤70	≤75	≤75	≤75	≤80	≤80	≤80	≤85	≤85	≤85
尺寸	mm	700450 550	745450 550	953520 600	973600 680	1123640 680	1357640 680	1516780 800	1609780 800	1690780 800	1786840 930	2250880 1100	2250880 1100	22501400 1370
重量	Kg	200	220	250	290	320	450	580	650	1050	1200	1800	2100	2500

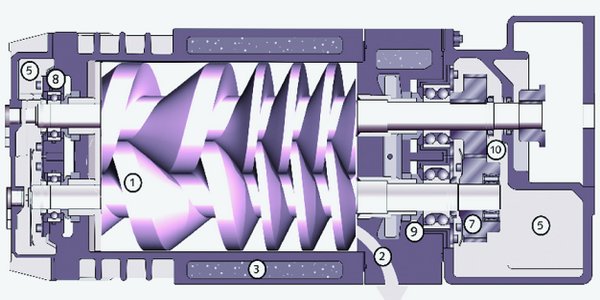

四、剖面圖

① 進氣口② 排氣口③ 水套④ 螺桿⑤ 油箱⑥ 氣道⑦ 正時齒輪⑧ 軸承⑨ 軸封⑩ 骨架油封

五、性能曲線

六、外形尺寸

型號	A	A1	A2	A3	A4	B	B1	ΦA	DN1	DN2	H	H1	H2	ΦB
VDP35	899	582	527	47	214	500	210	20	40	25	423	79.5	584	Φ14
VDP70	1006	629	574	47	258	520	235.5	20	40	30	443	87	592	Φ14
VDP110	953	613	483	30	258	619	270	22	40	30	415	68	573	Φ14
VDP180	953	613	483	30	275	619	270	22	40	30	415	68	573	Φ14
VDP280	1204	720	543	36	320	640	340	32	80	40	526	106	760	Φ14
VDP390	1357	757	584	46	320	640	340	32	80	40	526	90	680	Φ14
VDP550	1440	879	673	46	410	780	436	42	100	50	607	140	930	Φ18
VDP650	1545	909	697	51	410	780	436	42	100	65	647	120	907	Φ18
VDP800	1736	964	752	51	410	780	436	42	100	65	647	120	907	Φ18
VDP1100	1747	1011	790	51	450	961	498	55	125	80	765	150	1105	Φ22
VDP1500	2055	1235	1005	80	780	1250	560	60	125	80	790	200	990	Φ22
VDP2000	2580	1650	1455	85	1000	1350	610	80	150	100	806	220	1100	Φ28
VDP2800	2875	1875	1655	100	1160	1450	700	85	150	100	906	250	1200	Φ28

獲取更多信息，請訪江陰愛爾姆真空設備有限公司網站
