JZJQY型
直接聯系
江陰愛爾姆真空設備有限公司
江蘇
面議
JZJQY型
3142
--
一、概況
JZJQY型三葉氣冷羅茨液環真空機組，是以羅茨真空泵為主泵、以液環泵為前級泵的成套真空機組。由于采用了液環泵作為前級泵因而特別適用于抽吸濕度較大的氣體和合有較多水蒸汽及有一定腐蝕性和可凝性氣體的工業流程中。并且由于采用了所抽介質作為工作液，并在機組內部做循環使用，故廢液排放量明顯減少，相對于JZJQS型真空機組有較大的節能環保優勢!

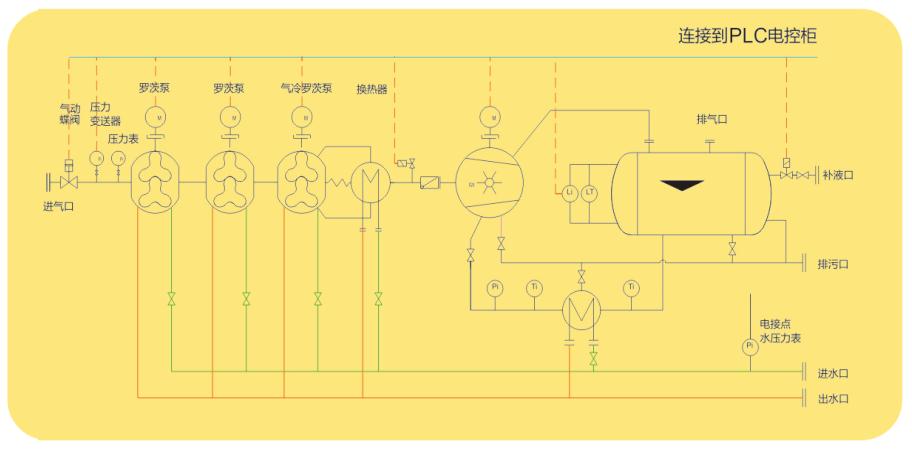

二、三葉氣冷羅茨液環真空機組流程圖
三、三葉氣冷羅茨液環真空機組性能指標
|
指標 |
抽氣速率 |
極限壓力 |
機組組成泵型號 |
配用功率 |
進氣口 |
排氣口 |
||
|
主 泵 |
中間泵 |
前級泵 |
||||||
|
JZJQY-150.111 |
150 |
500 |
ZJQ-150 |
V5(6)111 |
11 |
100 |
50 |
|
|
JZJQY-300.121 |
300 |
500 |
ZJQ-300 |
V5(6)121 |
18.5 |
150 |
65 |
|
|
JZJQY-300.131 |
300 |
500 |
ZJQ-300 |
V5(6)131 |
18.5 |
150 |
65 |
|
|
JZJQY-300.150.111 |
300 |
25 |
ZJ-300 |
ZJQ-150 |
V5(6)111 |
15 |
150 |
50 |
|
JZJQY-600.161 |
600 |
500 |
ZJQ-600 |
V5(6)161 |
45 |
200 |
80 |
|
|
JZJQY-600.202 |
600 |
500 |
ZJQ-600 |
E1 202 |
44 |
200 |
125 |
|
|
JZJQY-600.300.131 |
600 |
25 |
ZJ-600 |
ZJQ-300 |
V5(6)131 |
24 |
200 |
65 |
|
JZJQY-1200.203 |
1200 |
500 |
ZJQ-1200 |
E1 203 |
74 |
250 |
125 |
|
|
JZJQY-1200.300.131 |
1200 |
25 |
ZJ-1200 |
ZJQ-300 |
V5(6)131 |
33 |
250 |
65 |
|
JZJQY-1200.600.202 |
1200 |
25 |
ZJ-1200 |
ZJQ-600 |
E1 202 |
55 |
250 |
125 |
|
JZJQY-1200.300.150.111 |
1200 |
0.5 |
ZJ-1200 |
ZJ-300 |
V5(6)111 |
26 |
250 |
50 |
|
JZJQY-1200.600.300.131 |
1200 |
0.5 |
ZJ-1200 |
ZJ-600 |
V5(6)131 |
35 |
250 |
65 |
|
JZJQY-2500.1200.203 |
2500 |
25 |
ZJ-2500 |
ZJQ-1200 |
E1 203 |
92.5 |
300 |
125 |
|
JZJQY-2500.600.300.131 |
2500 |
0.5 |
ZJ-2500 |
ZJ-600 |
V5(6)131 |
43.5 |
300 |
65 |
|
JZJQY-2500.1200.600.202 |
2500 |
0.5 |
ZJ-2500 |
ZJ-1200 |
E1 202 |
73.5 |
300 |
125 |
|
JZJQY-5000.2500.1200.203 |
5000 |
0.5 |
ZJ-5000 |
ZJ-2500 |
E1 203 |
129.5 |
400 |
125 |
|
JZJQY-10000.2500.1200.203 |
10000 |
0.5 |
ZJ-10000 |
ZJ-2500 |
E1 203 |
147.5 |
500 |
125 |
