ZZWPE自力式電控溫度調節閥

概述

ZZWPE自力式電控溫度調節閥，由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。
適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。
產品特點
1、適用范圍廣泛，閥體結構有單座、或套筒兩種型式。
2、有較寬的溫度設定范圍，控制精度高。
3、有超溫過載保護措施，安全可靠。
4、溫度設定方便，運行期間也可連續調節。

技術參數和性能

1、閥體

公稱通徑DN	20	25	32	40	50	65	80	100	125	150	200	250	300
Kv值(m3/h)	6.9	11	17.6	27.5	44	69	110	176	276	440	630	1000	1600
公稱壓力	PN1.6、4.0、6.4MPa
法蘭標準	JB/T79.1-94、79.2-94等
閥體材料	鑄鋼（ZG230-450 )、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti )等
閥芯材料	不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti )
溫包、毛細管材料	H62、1Cr18Ni9Ti
毛細管長度	3米、5米、10米
溫度控制范圍	0~250^
設定值偏差	±2^

2、工作原理

自立式電控溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。

工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。備注：常的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。

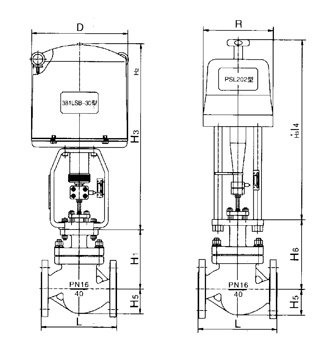

3、外形尺寸 單位：mm

公稱通徑DN		20	25	32	40	50	65	80	100	125	150	200
L	PN16/40	181	184	220	222	254	276	298	352	410	451	600
L	PN64	206	210	251	251	286	311	337	394	457	508	650
D		225	225	225	225	225	255	255	255	310	310	310
R		177	177	177	177	177	177	177	177	226	226	226
H1	PN16/40	128	128	152	152	160	205	205	208	273	330	364
H1	PN64	140	140	160	160	180	210	210	220	290	340	370
H3	PN16/40	144	144	172	172	180	232	232	235	300	357	391
H3	PN64	156	156	180	180	200	237	237	247	317	367	397
H2		373	373	495	495	495	700	700	700	725	725	725
H4		459	459	459	459	459	520	520	520	570	570	570
H5	PN16/40	53	58	68	73	80	90	98	108	123	140	168
H5	PN64	63	68	75	83	88	100	105	125	148	170	203
重量	PN16/40	10	12	15	17	18	34	46	54	76	79	100
重量	PN64	13	16	19	26	27	43	69	85	120	125	150

備注：

1、其余結構外形尺寸參照ZJ HP精小型氣動薄膜單座調節閥。

2、表中重量為配用PSL型執行機構數據。

3、閥體法蘭及法蘭端面距可按用戶指定標準制造，如：ANSI，JIS，DIN等標準。

4、型號說明

ZZWPE-A B C

A-------------型號補充：標準型（無）、散熱型（G）
B-------------作用方式：冷卻型（K）、加熱型（B）
C-------------公稱壓力：PN1.6、4.0、6.4MPa
ZZWPE---------產品名稱：自力式電控溫度調節閥

獲取更多信息，請訪永嘉興浪自控儀表有限公司網站
