氣動雙偏芯半球閥
直接聯系
上海上申泵閥成套設備制造有限公司
上海
面議
上申泵閥
氣動雙偏芯半球閥
629
工作原理
以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體繞中心A轉動，球體自B點移至C點，此時相對閥門中心點O，從B到C的軌跡為一突輪狀偏芯，右旋轉入閥座使閥門關閉保持優良密封，按突輪原理設計，閥門關閉件從開啟到關閉過程中，作用在閥座上的力逐漸增加，即關閉件表面與閥座由完全脫離到接觸，并逐漸增大密封比壓，直到完全密封，反之為開。
主要零件材料及適用溫度、介質
材料代號 | C（WCB） | P（304） | R（316） | ||
主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | |
球體 | 2Cr13、（304） | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12MoTi | ||
閥座密封 | 增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封 | ||||
填料 | 聚四氟乙烯 、柔性石墨 | ||||
適用工況 | 適用介質 | 蒸汽、水、油品 | 硝酸堿類腐蝕性介質 | 醋酸類腐蝕性介質 | |
適用溫度 | 聚四氟乙烯≤180℃，對位聚苯≤300℃，金屬密封≤425℃ | ||||

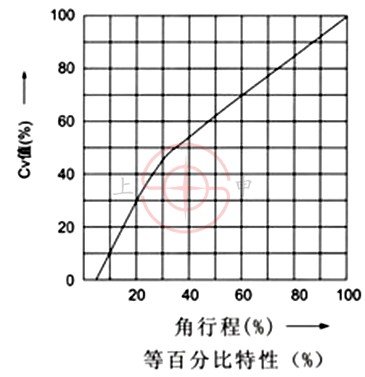

流量特性圖
技術性能參數
公稱通徑（DN） | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
公稱壓力PN（MPa） | 1.6 2.5 4.0 6.4 | |||||||||||
工作轉角 | 0-90o（±3 o可調） | |||||||||||
泄漏量（Q） | 軟密封：O泄漏符合ANSI B16.104 5級 硬密封：≤10-4×閥的額定容量 | |||||||||||
氣動執 | 型 號 | AT、GT、GTE系列；AW、AWS系列 | ||||||||||
氣源壓力 | 0.3～0.7MPa（凈化壓縮空氣） | |||||||||||
作用形式 | 雙作用/單作用(彈簧復位式) | |||||||||||
控制型式 | 切斷型/調節型 | |||||||||||
流量特性 | 調節型:近似等百分比；二位切斷型：快開性 | |||||||||||
調節型 | 輸入信號 | 電信號：0～10mA、4～10mA 氣信號：20～100kPa | ||||||||||
基本誤差 | 帶定位器≤±2.5% | |||||||||||
回 差 | 帶定位器≤±2.5% | |||||||||||
切斷型 | 回信電壓 | AC220V/DC24V | ||||||||||
切斷時間 | ≤2S | ≤5S | ≤8S | |||||||||
