粉體行業(yè)在線展覽
粉體行業(yè)在線展覽
直接聯(lián)系
新鄉(xiāng)天力鋰能股份有限公司.
面議
5451
雜質(zhì)化學(xué)指標(biāo) ：
| 成分 | Fe | Ca | Mg | Cu |
| 含量% | ≤0.01 | ≤0.03 | ≤0.03 | ≤0.005 |
| 成分 | Pb | Na | SO4-2 | H2O |
| 含量% | ≤0.001 | ≤0.03 | ≤0.4 | ≤0.1 |
物理指標(biāo)：
| 產(chǎn)品型號 | 項目指標(biāo) | ||||
| D10 | D50 | 比表面 | 振實密度 | Li含量 | |
| TLM610 | ≥5μm | 9-12μm | 0.2-0.5m2 /g | ≥2.3g/cm3 | 7.0-7.6% |
電性能：
| 產(chǎn)品型號 | 燒結(jié)后性能 |
| TL5X10 | 三元材料，所得產(chǎn)品粒度分布均勻，一致性好；0.2C(3.0-4.3V扣電)比容量>175mAh/g;500周循環(huán)后，容量保持率>85%； |
注：本數(shù)據(jù)因各前驅(qū)體使用廠家燒結(jié)工藝不同會有所偏差，僅供參考； 500周循環(huán)后，容量保持率>85% | |
物化性能：黑色粉末、無結(jié)塊，類球型。
包裝： 紙箱封裝，鋁塑膜真空包裝25kg/箱
貯存條件：常溫，密封，防潮
使用建議：
1、本產(chǎn)品是制造鋰離子電池正極材料
2、車間用壓實密度TLM510的3.5-3.65左右
3、漿料攪拌水分嚴(yán)格控制在30%以下
4、制片前烘烤120度6h，使用于三元相匹配的電解液

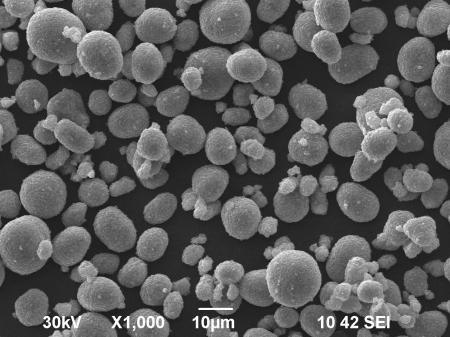

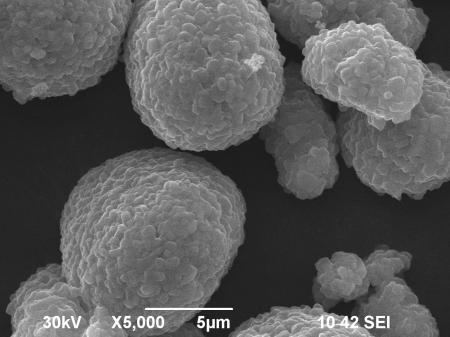

電鏡圖：

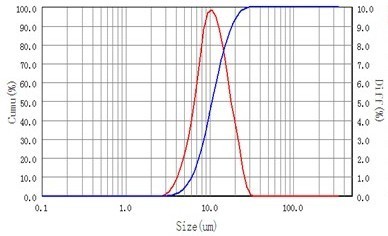

粒度圖：

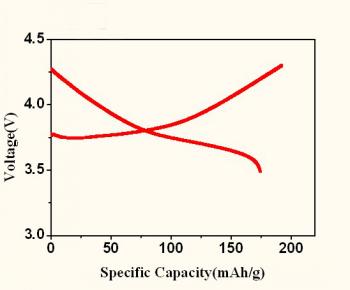

充放電曲線：

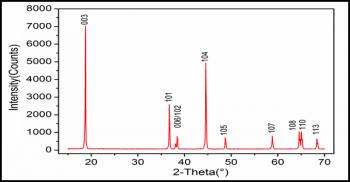

XRD圖：
