粉體行業在線展覽
粉體行業在線展覽
直接聯系
新鄉天力鋰能股份有限公司.
面議
5180
雜質化學指標：
| 成分 | Fe | Ca | Mg | Cu |
| 含量% | ≤0.01 | ≤0.03 | ≤0.03 | ≤0.005 |
| 成分 | Pb | Na | SO4-2 | H2O |
| 含量% | ≤0.001 | ≤0.03 | ≤0.4 | ≤0.1 |
物理指標：
| 產品型號 | 項目指標 | ||||
| D10 | D50 | 比表面 | 振實密度 | Li含量 | |
| NCA | ≥5μm | 9-12μm | 0.2-0.5m2/g | ≥2.3g/cm3 | 7.0-7.6% |
電性能：
| 產品型號 | 性能 |
NCA | 三元材料，所得產品粒度分布均勻，一致性好；0.2C(3.0-4.3V扣電)比容量>180mAh/g; |
注：本數據因各前驅體使用廠家燒結工藝不同會有所偏差，僅供參考； 500周循環后，容量保持率>85% | |
物化性能 ：黑色粉末、無結塊，類球型
包裝：紙箱封裝，鋁塑膜真空包裝25kg/箱
貯存條件：常溫，密封，防潮。
使用建議：
1、本產品是制造鋰離子電池正極材料
2、車間用壓實密度TLM510的3.4-3.6左右
3、漿料水分嚴格控制在30%以下
4、制片前烘烤120度6h，使用于三元相匹配的電解液

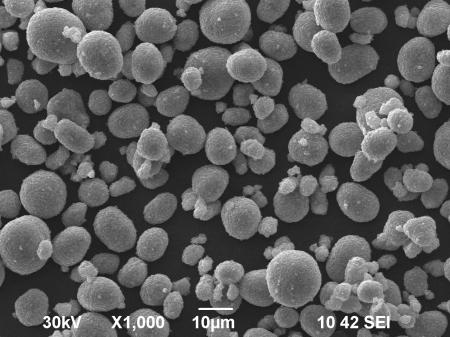

電鏡圖：

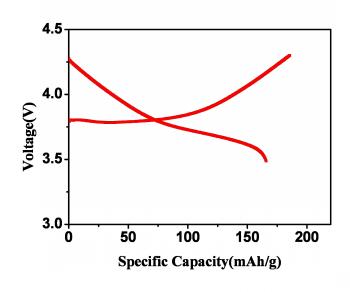

電性能曲線圖：

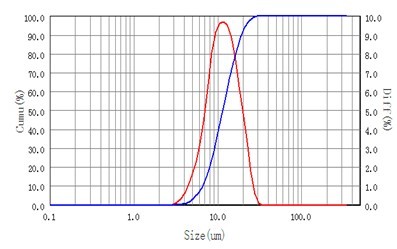

粒度圖：

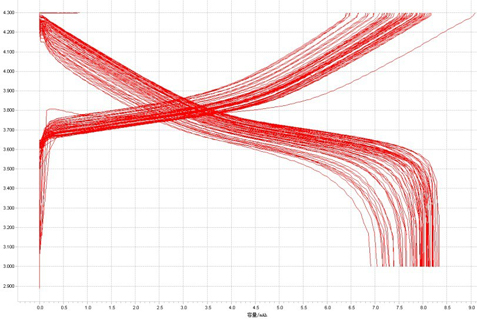

充放電曲線：
XRD圖：
