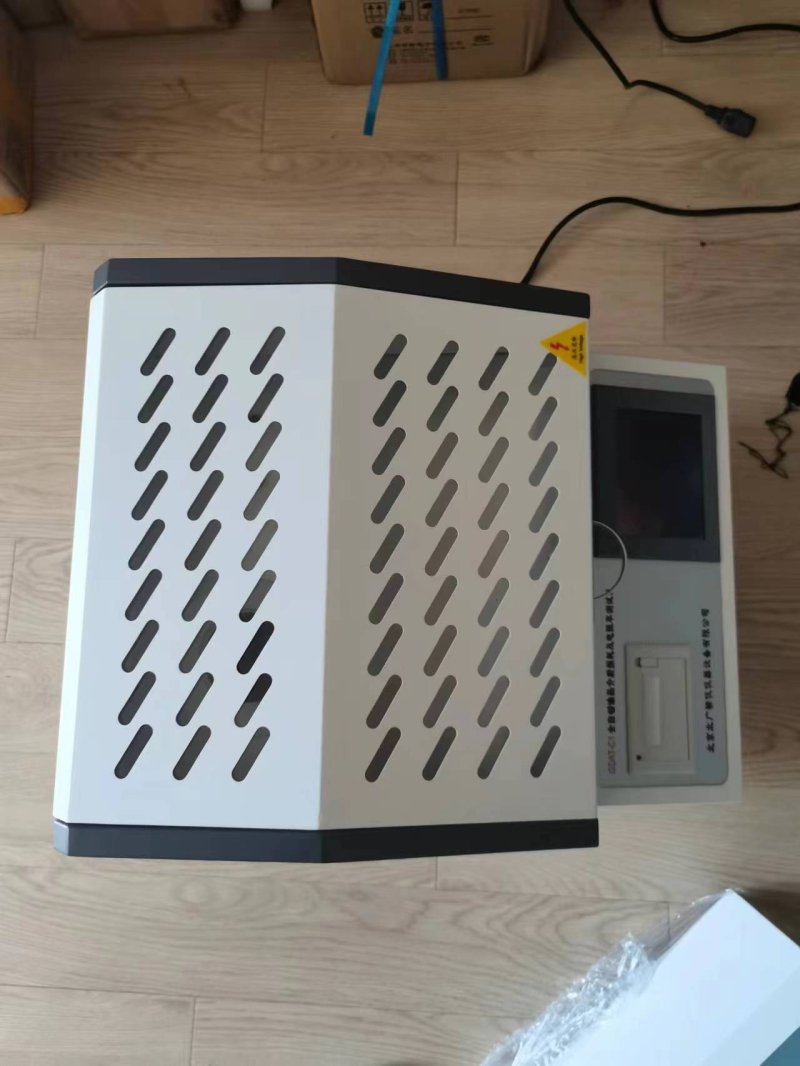

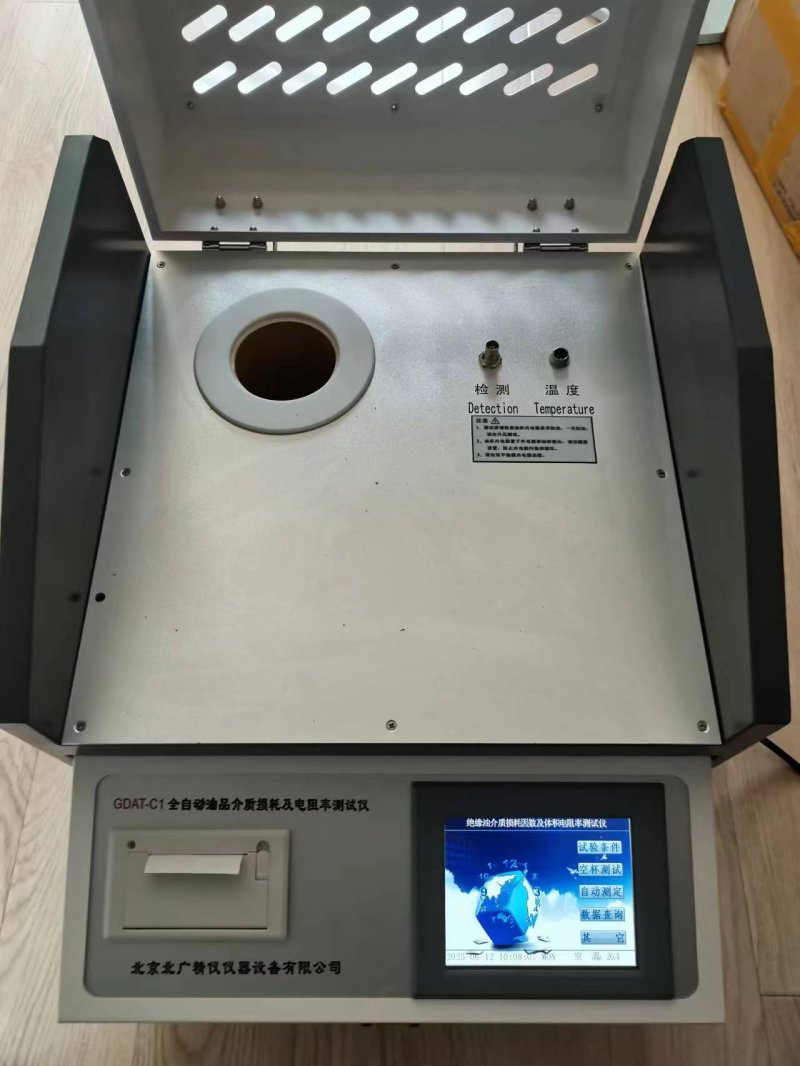

液體絕緣材料介質損耗因數和直流電阻率測試儀GDAT-C1

測量范圍電容5pF～200pF分辨率電容0.01pF

介損0.00001～100介損10-5

電阻率 2.5MΩm～20TΩm 電阻率 0.001M

測量精度電容0.5%+1PF 控溫精度±0.5℃

介損±(0.5%讀數+0.0001) 控溫范圍0～125℃

電阻率 ±10%讀數 交流電壓AC 0-2200V

直流電壓DC 0-600V

環境溫度0～40℃ 環境濕度＜80%RH

工作電源AC220V±10%

(50±1)Hz外形尺寸 420mm*380mm*385mm

功率100 W重量21Kg（不含油杯）

一、核心功能與技術特點

?雙參數測量?

介質損耗因數：反映絕緣油在交變電場中能量損耗程度，測量范圍通常為0.00001~1，分辨率達10??級。

體積電阻率：表征絕緣油的導電性能，量程覆蓋2.5MΩ·m至20TΩ·m（部分型號擴展至100TΩ·m）。

?關鍵技術?

采用三電極油杯設計，符合GB/T5654-2007標準，消除雜散電容干擾。

集成中頻感應加熱與PID控溫，溫度范圍室溫~120℃，控溫精度±0.5℃。

應用DSP+FFT信號處理技術，抗干擾能力提升，數據穩定性優于傳統機型。

?自動化操作?

一鍵式全流程測試，自動完成升溫、數據采集、計算及存儲。

配備7英寸觸摸屏，支持實時曲線顯示和歷史數據導出。

二、典型應用場景

?電力行業?：變壓器油新油驗收及運行油定期檢測。

?科研領域?：絕緣材料電性能研究，如臨界導電特性分析。

?質量控制?：抗燃油、電纜油等工業用絕緣介質性能評估。

三、安全與標準

?安全機制?：開蓋斷電保護、高低壓短路報警。

?符合標準?：GB/T5654-2007、IEC 60247-200426。

液體絕緣材料介質損耗因數和直流電阻率測試儀GDAT-C1

如何操作絕緣油介質損耗及體積電阻率測試儀

一、測試前準備

?設備檢查?

確認儀器接地可靠，電源為AC220V±10%。

檢查油杯電極間距是否為2mm（符合GB/T5654-2007標準）。

?樣品預處理?

使用石油醚和無水乙醇清洗電極杯，烘干后測量空杯電容（標準值40±1pF）。

油樣需過濾脫水（含水量≤10ppm），靜置30分鐘后恒溫至90℃±0.5℃。

?安全防護?

佩戴防油手套，測試區域保持干燥通風，遠離易燃物。

二、測試操作步驟

?裝樣與參數設置?

用注射器將油樣注入電極杯至溢出，確保無氣泡（氣泡會導致tanδ誤差>5%）。

設置溫度（通常90℃）、交流電壓（200~2200V）及直流電壓（0~500V）。

?啟動測試?

關閉箱蓋后啟動設備，儀器自動完成：

中頻感應加熱（PID控溫±0.5℃）；

介損測量（分辨率0.00001）及電阻率測量（量程2.5MΩ·m~20TΩ·m）；

數據存儲（可保存100組）并打印結果。

?異常處理?

若tanδ突增，需檢查電極污染或殘留氣泡；

遇緊急情況可立即關閉總電源。

三、測試后維護

?設備清潔?

測試后用石油醚清洗油杯，檢查硅膠密封圈是否老化。

?定期校準?

每月使用標準油樣（如GB-2025-REF）驗證精度，誤差>3%需返廠檢修。

四、關鍵注意事項

?高壓安全?：測試期間禁止觸碰電極杯（安全距離>0.5m），開蓋自動斷電；

?溫度控制?：油杯表面高溫（可達120℃），取杯時防燙傷；

?數據有效性?：兩次電阻率測量值差異應≤35%，否則需重復測試。

液體絕緣材料介質損耗因數和直流電阻率測試儀GDAT-C1

絕緣油介質損耗測試儀 三電極式結構油杯原理

絕緣油介質損耗測試儀的三電極式結構油杯是其核心測量部件，其工作原理和設計特點如下：

?一、結構組成?

?電極配置?

?高壓電極?：施加交流/直流測試電壓（通常0~2000V AC或0~500V DC）。

?測量電極?：接收電流信號，用于計算介質損耗和電容參數。

?保護電極（屏蔽電極）?：消除邊緣電場干擾和泄漏電流的影響。

?極間距?：固定為2mm，確保電場分布均勻。

?材質與工藝?

電極杯采用特種玻璃或陶瓷一次成型，避免漏油和污染。

部分型號采用SF6充氣標準電容器，減少環境溫濕度對測量的干擾。

?二、工作原理?

?介質損耗測量（tanδ）?

油樣作為電介質填充在電極間，形成平行板電容器結構。

施加交流電壓后，油中分子極化與摩擦導致能量損耗，表現為電流與電壓的相位差（tanδ）。

通過DSP進行FFT運算，精確計算tanδ和電容值（Cx）。

?體積電阻率測量（ρ）?

施加直流高壓，測量微弱泄漏電流。

根據歐姆定律計算電阻率，

其中，AA為電極面積，dd為極間距。

?溫度控制?

中頻感應加熱+PID算法，實現非接觸式均勻升溫（控溫精度±0.5℃）。

?三、技術優勢?

?抗干擾設計?

保護電極屏蔽雜散電容和泄漏電流，提高測量精度。

數字濾波技術抑制電磁干擾（如工頻噪聲）。

?自動化功能?

集成溫控、采樣、計算于一體，支持一鍵式操作。

數據自動存儲（如100組結果）并支持打印。

?四、應用場景?

?電力設備維護?：檢測變壓器油老化或污染。

?新油驗收?：驗證絕緣油是否符合GB/T5654-2007等標準。
