粉體行業(yè)在線展覽
粉體行業(yè)在線展覽
日本氧化鋯研磨球
直接聯(lián)系
北京華晶國際貿(mào)易有限公司
北京
面議
北京華晶
日本氧化鋯研磨球
864
YTZ強化氧化鋯球由納米微纖維組織構成，高密度、高強度、高韌性，是耐磨性能良好、使用壽命長的氧化鋯研磨材料，在精細陶瓷、電子零件材料、鋰電池用材料、油墨、涂料、納米材料生產(chǎn)等多個領域內得到廣泛使用，能幫助實現(xiàn)納米級別的研磨、破碎和分散。
強化氧化鋯球的性能特點：
1.壽命長，降低成本：密度高，抗沖擊性強，耐磨性好，不用經(jīng)常更換或補足；
2.對材料污染?。?/span>氧化鋯含量近95%，性能穩(wěn)定，雜質含量少，對被粉碎材料的污染小；
3.粉碎效率高：高強度、高韌性，粉碎效率高，與同類產(chǎn)品相比粉碎時間可減少2倍以上；
4.球形均勻、粒度集中：球形標準、表面光滑無瑕疵，粒度分配集中，有助于提高粉碎效果；
5.適用于多種設備：耐沖擊、磨耗少，適用于各種型號的粉碎機和攪拌機，干磨濕磨均可用；
6.納米級粉碎：有φ0.03～0.8mm的微型球，可實現(xiàn)納米級粉碎。
產(chǎn)品式樣：
項目 | YTZ | YTZ-S |
組成 %（ZrO2+HfO2） | 94.7 | 94.7 |
密度 g/m3 | 6.0 | 6.0 |
強度 MPa | 1200 | 1200 |
硬度 HVIO | 1250 | 1280 |
彈性 GPa | 210 | 210 |
抗破壞韌性MPa√ｍ | 6.0 | 6.0 |
產(chǎn)品標準尺寸：
0.03mm,0.05mm,0.1mm,0.2mm,0.3mm,0.4mm,0.5mm,0.65mm;
1mm, 1.25mm,1.5mm,1.75mm,2mm,2.3mm,3mm,4mm,5mm;
10mm,15mm,20mm,25mm.
尺寸（φ、mm） | 偏差范圍（mm） | 充填密度（kg/l） |
0.03 | +0.02 -0.015 | 3.5 |
0.05 | +0.03 -0.02 | 3.55 |
0.1 | +0.03 -0.02 | 3.7 |
0.2 | +0.07 -0.03 | |
0.3 | +0.07 -0.01 | 3.9 |
0.4 | +0.1 -0.05 | |
0.5 | +0.15 -0.1 | |
0.65 | 3.8 | |
0.8 |
尺寸（φ、mm） | 偏差范圍（mm） | 充填密度（kg/l） |
1.0 | ±0.15 | 3.8 |
1.25 | ||
1.5 | ||
1.75 | 3.7 | |
2.0 | ||
2.3 | ||
3 | ±0.2 -0.2 | |
4 | ±0.3 | 3.6 |
5 |
尺寸（φ、mm） | 偏差范圍（mm） | 充填密度（kg/l） |
10 | ±1.0 | 3.5 |
15 | 3.4 | |
20 | 3.3 | |
25 | 3.2 |

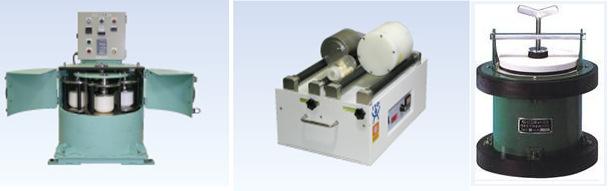

可使用于各種研磨設備，例如以下等球磨機：
實驗（1）濕式自磨實驗
粉碎設備：盤式磨粉機，容量700ml;
容器材質：氧化鋯；
YTZ球填充量：1460g;
加水量： 300ml;
轉速： 400r/min;
實驗時間：24小時

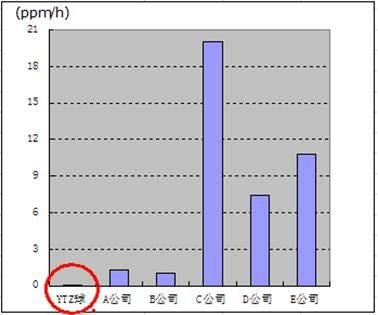

實驗結果: YTZ球與他家產(chǎn)品相比，磨耗較低，為0.03ppm/h.
實驗（2）TiO2粉碎實驗
粉碎設備：臥式砂磨機，容量1400ml;
容器材質：硅鋁氧氮聚合材料；
YTZ球填充量：4300g;
被粉碎材料：TiO2;
轉速： 1910rpm;
實驗時間：5小時

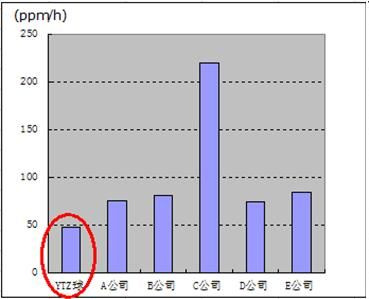

實驗結果: YTZ球與他家產(chǎn)品相比，磨耗較低，為46ppm/h.
YTZ球對LFP材料、二氧化硅、氧化鋁、鋯石、鈦酸鋇等材料的粉碎實驗效果對比表：
編號 | 成分 | 耐磨特性 | ||||
LFP材料 | SiO2 | Al2O3 | 鋯石 | BaTiO3 | ||
YTZ | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
YTZ-S | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
SSA-999W | 99.9% Al2O3 | 很好 | 很好 | 很好 | 好 | 很好 |
HD | 93%Al2O3 | 一般 | 良 | 好 | 良 | 良 |
