粉體行業在線展覽
粉體行業在線展覽
進口氧化鋯珠
直接聯系
北京華晶國際貿易有限公司
北京
面議
北京華晶
進口氧化鋯珠
851
尺寸（φ、mm） | 偏差范圍（mm） | 充填密度（kg/l） |
1.0 | ±0.15 | 3.8 |
1.25 | ||
1.5 | ||
1.75 | 3.7 | |
2.0 | ||
2.3 | ||
3 | ±0.2 -0.2 | |
4 | ±0.3 | 3.6 |
5 |
尺寸（φ、mm） | 偏差范圍（mm） | 充填密度（kg/l） |
10 | ±1.0 | 3.5 |
15 | 3.4 | |
20 | 3.3 | |
25 | 3.2 |

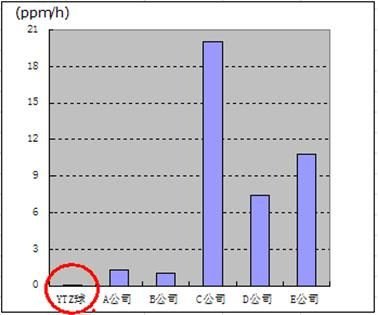

實驗（1）濕式自磨實驗
粉碎設備：盤式磨粉機，容量700ml;
容器材質：氧化鋯；
YTZ球填充量：1460g;
加水量： 300ml;
轉速： 400r/min;
實驗時間：24小時
實驗結果: YTZ球與他家產品相比，磨耗較低，為0.03ppm/h.

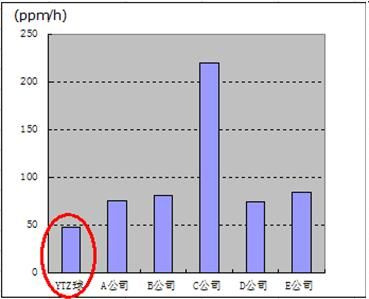

實驗（2）TiO2粉碎實驗
粉碎設備：臥式砂磨機，容量1400ml;
容器材質：硅鋁氧氮聚合材料；
YTZ球填充量：4300g;
被粉碎材料：TiO2;
轉速： 1910rpm;
實驗時間：5小時
實驗結果: YTZ球與他家產品相比，磨耗較低，為46ppm/h.
YTZ球對LFP材料、二氧化硅、氧化鋁、鋯石、鈦酸鋇等材料的粉碎實驗效果對比表：
編號 | 成分 | 耐磨特性 | ||||
LFP材料 | SiO2 | Al2O3 | 鋯石 | BaTiO3 | ||
YTZ | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
YTZ-S | Y2O3-ZrO2 | 很好 | 很好 | 好 | 很好 | 很好 |
SSA-999W | 99.9% Al2O3 | 很好 | 很好 | 很好 | 好 | 很好 |
HD | 93%Al2O3 | 一般 | 良 | 好 | 良 | 良 |
