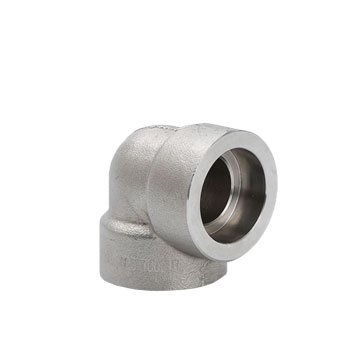

90°承插焊彎頭
直接聯系
溫州維亞克管業有限公司
浙江
面議
維亞克
90°承插焊彎頭
544
公稱通徑 Nominal diameter DN(in) | 深插孔 深度 Depth of socket | 壁厚Wall thickness | 中心至承插孔底Center to bottom of socket | ||||||||
A | |||||||||||
Cmin | 90°彎頭、三通、四通 "Elbow、Tee、Cross | 45°彎頭 45°Elbow | |||||||||
A | B(in) | Jmin | 3000 Sch80 | 6000 Schl60 | 9000 XXS | 3000 Sch80 | 6000 Schl60 | 9000 XXS | 3000 Sch80 | 6000 Schl60 | 9000 XXS |
6 | 1/8 | 10 | 3.2 | 4.0 | - | 11 | 11 | - | 8 | 8 | - |
8 | 1/4 | 10 | 3.8 | 4.6 | - | 11 | 14 | - | 8 | 8 | - |
10 | 3/8 | 10 | 4.0 | 5.1 | - | 14 | 16 | - | 8 | 11 | - |
15 | 1/2 | 10 | 4.5 | 5.6 | 9.4 | 16 | 19 | 25 | 11 | 13 | 16 |
20 | 3/4 | 13 | 5.0 | 7.0 | 9.8 | 19 | 22 | 29 | 13 | 14 | 19 |
