搖床
直接聯系
石城縣寶山礦山設備有限公司
江西
面議
寶山礦山

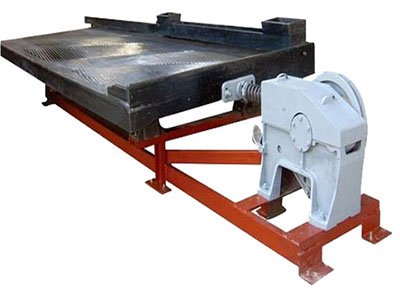

搖床
1052
【產品簡介】
一款利用床面的不對稱往復運動實現輕重礦物分選的重選設備。
【生產能力】
0.1～1.8 t/h
【產品改進】
采用凸輪杠桿式床頭，改變滑動頭在搖臂上的位置可以調節沖程，沖次則由平滑電機皮帶輪調節。
橫向坡度調節范圍大（0～10°），沖程容易調節；
床面平整，抗腐蝕性好，堅固耐用，不易變形，便于局部修補。
在改變橫向坡度和沖程時，亦可保持搖床床面運行平穩；
彈簧放置在機箱內，結構緊湊；
床頭機構運轉可靠，易磨損零件少，且不漏油。
不消耗藥劑，耗電很少。
礦粒群從6s搖床床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，于是礦粒在重力，橫向流水沖力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，并沿床面作縱向運動和沿傾斜床面作橫向運動。比重和粒度不同的礦粒沿著各自的運動方向逐漸扇形流下，分別從搖床精礦端和尾礦側的不同區排出，后面被分成精礦，中礦和尾礦。

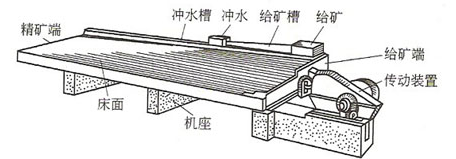

產品結構圖
6s搖床可用于粗選、精選、掃選等不同作業，選別粗砂(2-0.5mm)、細砂(0.5-0.074mm)、礦泥(-0.074)等不同粒級。當處理鎢、錫等礦石時，6s搖床的有效回收粒度范圍為2-0.22毫米，也可用于選別鐵、錳礦石。
6S搖床不同粒級搖床給礦濃度參照表 | |||
型號 | 給礦濃度（%） | ||
粗砂 | 細砂 | 礦泥 | |
6S型搖床 | 20-30 | 18-25 | 15-20 |
規格型號 | 6-S型 | 6-S型 | 6-S型 | 6-S型 | |
床面型號 | LY(S) | LY | LY | LY | |
床面尺寸（毫米） 長×給礦端寬×精礦端礦 | 4500×1850×1520 | 3000×1620×1100 | 2100×1050×850 | 1100×500 | |
選別面積（平方米） | 7.67 | 4.08 | 2 | 0.51 | |
給礦粒度（毫米） | 粗砂（46） | 2-0.5 | 2-0.5 | 2-0.5 | 2-0.5 |
中砂（60-90） | 1-0.2 | 1-0.2 | 1-0.2 | 1-0.2 | |
細砂（110-138） | 0.5-0.074 | 0.5-0.074 | 0.5-0.074 | 0.5-0.074 | |
礦泥（120波） | 0.074-0.037 | 0.074-0.037 | 0.074-0.037 | 0.074-0.037 | |
給礦濃度（%） | 10-30 | 10-30 | 10-30 | 10-30 | |
處理能力（噸/時） | 粗砂（46） | 1-1.8 | 0.6-1.5 | 0.4-0.8 | 0.1-0.2 |
中砂（60-90） | 0.7-1.5 | 0.5-1 | 0.3-0.4 | 0.05-0.1 | |
細砂（110-138） | 0.5-1 | 0.3-0.8 | 0.2-0.5 | 0.05-0.1 | |
礦泥（120波） | 0.3-0.5 | 0.2-0.6 | 0.1-0.4 | 0.03-0.05 | |
耗水量（噸/時） | 0.4-1.8 | 0.3-1.5 | 0.2-1 | 0.1-0.5 | |
沖程（毫米） | 10-30 | 10-30 | 10-30 | 9～17 | |
沖次（次/分） | 240-360 | 210-360 | 210-360 | 130-210 | |
橫向坡度（度） | 0°～10° | 0°～10° | 0°～10° | 0°～8° | |
電動機 | 型號 | Y90s-4 | Y90s-4 | Y90s-4 | Y90s-4 |
功率（kw） | 1.1 | 1.1 | 1.1 | 0.55 | |
轉速（r/min） | 1400 | 1400 | 1400 | 1400 | |
三角皮帶（毫米） | A-2000 | A-1033 | B-2007 | A-1245 | |
外形尺寸（毫米） 長×寬×高 | 5630×1850×900 | 4075×1320×780 | 3040×1050×1020 | 1530×500 ×800 | |
