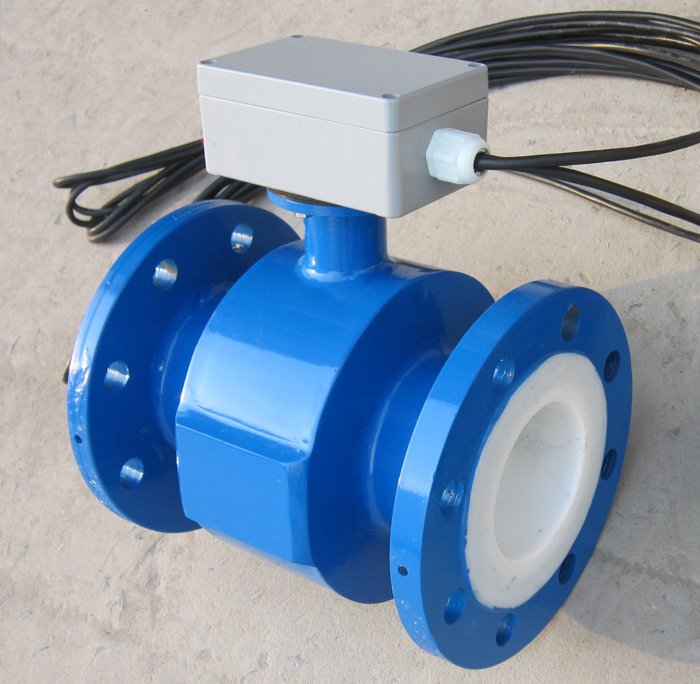

電磁流量計使用說明書

一、產品特點、用途和適用范圍
1.1特點
   ●電磁流量計，具有以下特點：
●不受流體密度、粘度、溫度、壓力和電率變化的影響，線性測量原理能實現高精確度測量；
●測量管內無阻流件，壓損小，直管段要求低；
●公稱通徑DN6-DN2000覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流體的要求；
●轉換器采用可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗小；
●轉換器采用16位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，流量測量范圍度可達1500：1；
●高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
●具有RS485或RS232O數字通訊信號輸出；
●具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；
●采用SMD器件和表面安裝（SMT）技術，電路可靠性高；
●可用于相應的防爆場合。
1．2主要用途
   電磁流量計可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。
1．3使用環境條件
   環境溫度：   傳感器-25℃～+60℃   轉換器-10℃～+60℃
   相對溫度：   5%-95%
1．4工作條件
   流體**溫度：   一體型  70℃
   分離型：聚四氟乙烯襯里   150℃
                    氯丁橡膠襯里     80℃
                    聚氨酯橡膠襯里   70℃
   流體電導率：   ≥5uS/cm

二、工作原理
2．1數學物理模型
電磁流量計的工作原理基于法拉第電磁感應法律。當一個導體在磁場場內運動時，在與磁場方向、運動方向相互垂直方向的導體兩端，會產生感應電動勢。電動勢的大小與導體運動速度和磁場的磁感應強度大小成正比。
如圖一，當導電流體以平均流速V（m/s）通過裝有一對測量電極的一根內徑為D（m）的絕緣導管內流動時，該管道處于一個均勻的磁感應強度為B（T）的磁場中，那么在一對電極上就會產生感應電動勢E（V），它的方向垂直于磁場和流體的方向。
法拉第電磁感應定律為：E=B·D·V                  （1）
流量的體積流量為：             （2）
     由公式（1）和（2）可得到：m³/h)         （3）
     因此電動勢可表示為：                  （4）
當B是一個常數時，對某一個固定的口徑D也是一個已知數，公式（3）中=K（一個常數），那么公式（3）可改寫為：     Q_V=K·E （m³/h)     （5）
從公式（5）可以看出，流量Q_V與電動勢E成正比。


電磁流量轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流,以達到B是一個常數,同時把傳感器感應的電動勢放大\轉換成標準的電流信號或頻率信號,便于流量的顯示,控制與調節.圖二所示為轉換器電路結構。
