GBL800×4000
直接聯系
南通聯源機電科技股份有限公司
江蘇
10-20萬元
聯源
GBL800×4000
5729
5-50
槽板采用圓弧型，材質16Mn
水泥廠，采石場，化工廠
安徽久力環保建材有限公司
一：GBL800×4000板式給料機技術參數
設備名稱： WBL中型板式給料機 數量：1臺
內 容 | 單 位 | 參 數 | 備注 | |
性能參數 | 規格 | GBL800×4000 | ||
槽板寬 | mm | 800 | ||
中心距 | mm | 4000 | ||
**輸送物料粒度 | mm | ≤200 | ||
輸送量 | t/h | ~50 | ||
輸送傾角 | ° | 0 | ||
輸送速度 | m/s | ~0.089 | ||
合金結構鋼鏈節距 | mm | 250 | ||
電動機 | YVF2-100L2-4 | 變頻調速 | ||
功率 | kW | 3 | ||
減速機 | KA107/CRL77-340 | |||
速比 | i | 340 | ||
安裝方式 | 左裝/右裝 | |||
設備重量 | t | ~5.4 | ||

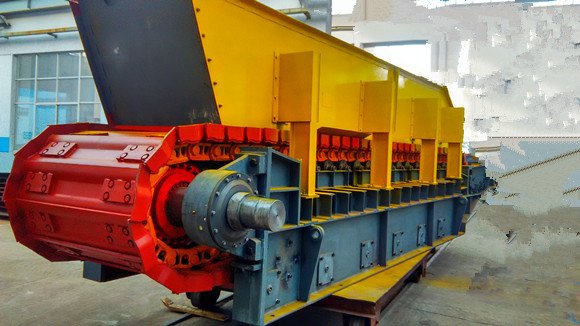

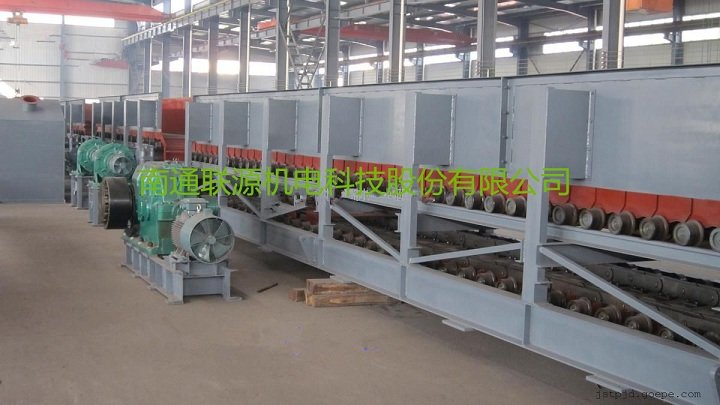

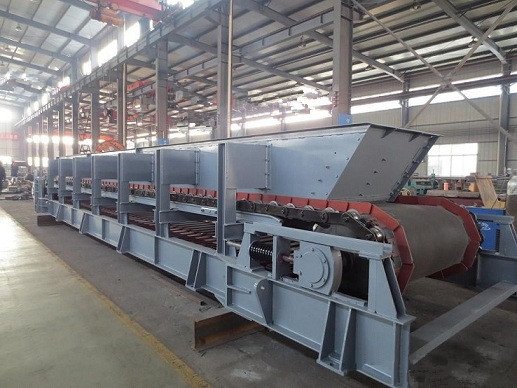

二：GBL800×4000板式給料機產品結構
㈠、結構
1、接料斗
接料斗是連接料倉及鏈板式給料機料槽的矩形短接，漏斗上部法蘭與料倉口法蘭相匹配，下部法蘭與料體連接,以保證來料有效進入料倉。
2、料槽
整個料槽圍成一個相對封閉的箱體，以保證上部來料能夠有效進入板鏈上部，便于物料自開口處由刮板輸送至下一級輸送系統，同時保證不使物料散落。

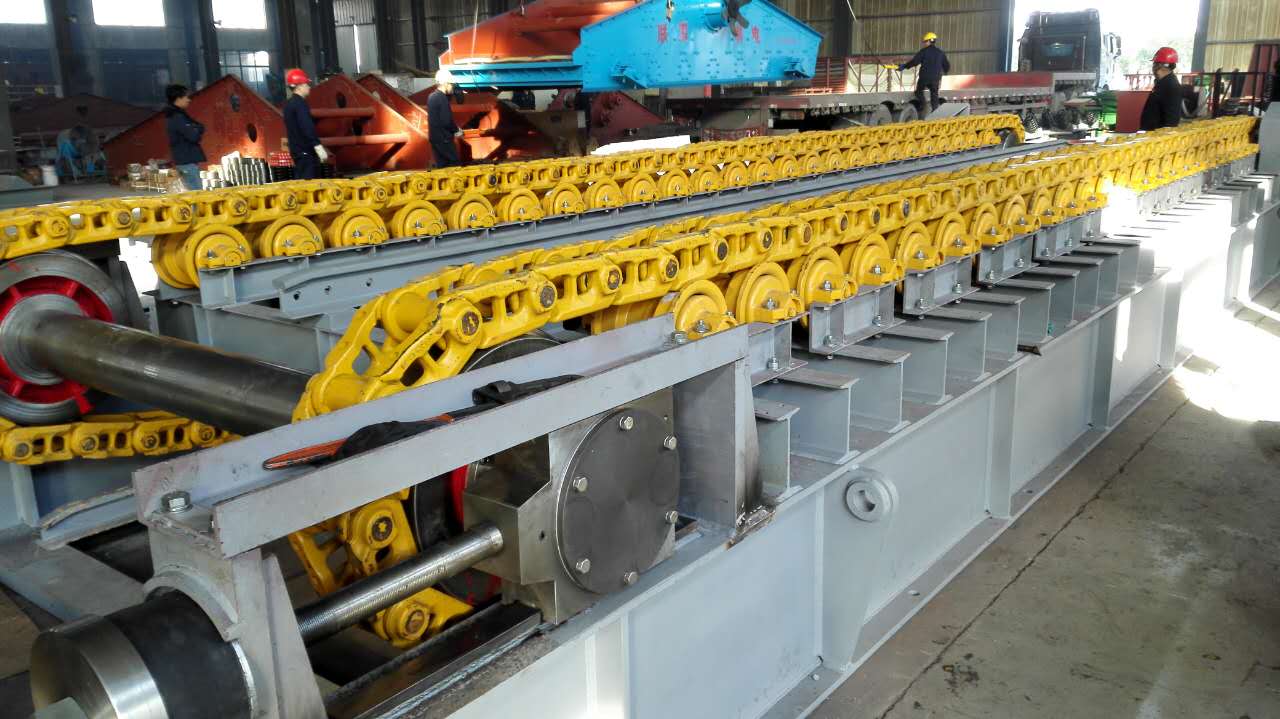

3、鏈條和槽板：
鏈條采用優質合金結構鋼， 抗拉強度不小于 224KN 的實心銷軸滾子鏈，
槽板采用合金結構鋼加工壓制而成，具有高強度和高耐磨性
輸送鏈、槽板通過實心銷軸連接，在頭、尾輪之間形成閉式循環，便于實現連續運輸，大大提高了設備使用壽命，較適合用于大塊石灰石。
4、傳動機構
采用變頻電機和減速機組合，具有調速功能，傳動平穩、可靠，調速方便，用戶可根據來料量大小調節轉速。可根據用戶要求配變頻調速裝置，增減電機轉速，調節輸送量。輸出軸鏈輪與頭輪組采用32A套筒滾子鏈連接，便于更換，使用壽命長。

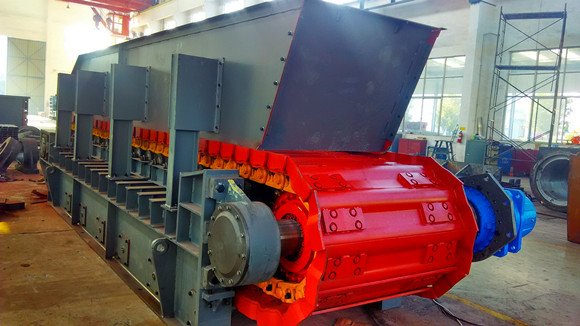

5、頭輪組
頭輪組裝有兩件主動鏈輪，與尾輪組相呼應，頭輪組做為主動輪組，尾輪組為從動輪組。當傳動機構帶動頭輪轉動時，帶動輸送鏈條、槽板輸送裝置運轉，完成輸送料過程。
6、底架
由型鋼焊接而成，牢固穩定，是支撐上部各部件的載體。
8、尾輪組
尾輪組做為從動輪，同時也是卸料滾筒，在軸座旁設有調整絲桿，可隨時調整張緊力。
