WBL1250
直接聯系
南通聯源機電科技股份有限公司
江蘇
10-20萬元
聯源
WBL1250
7553

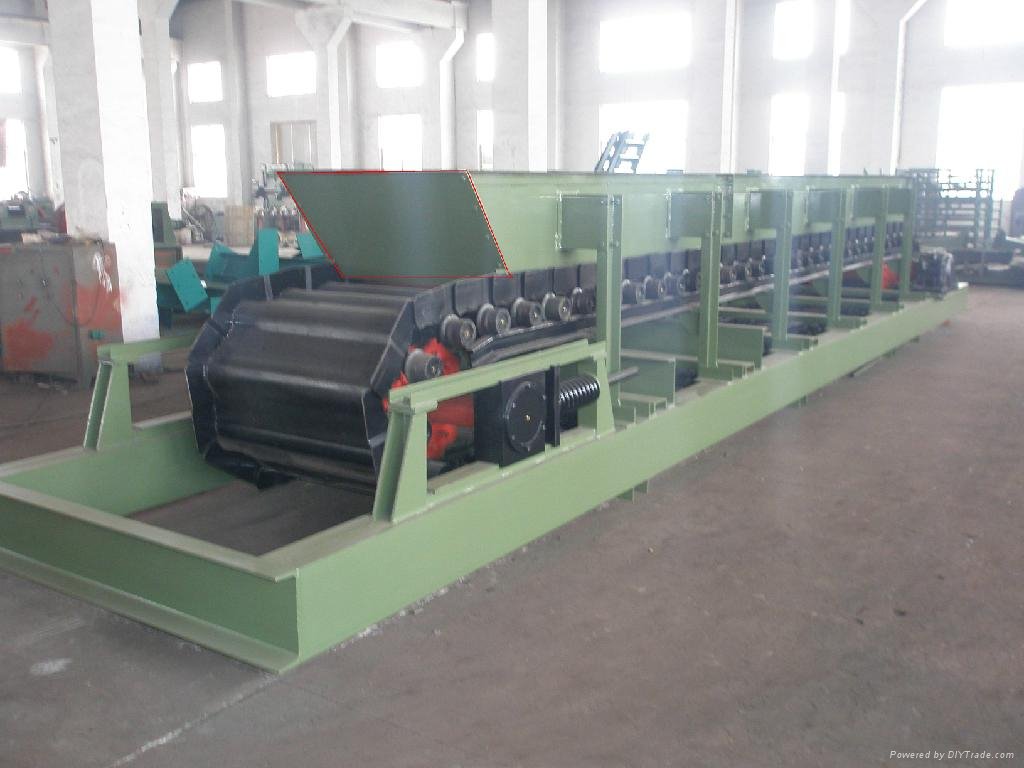

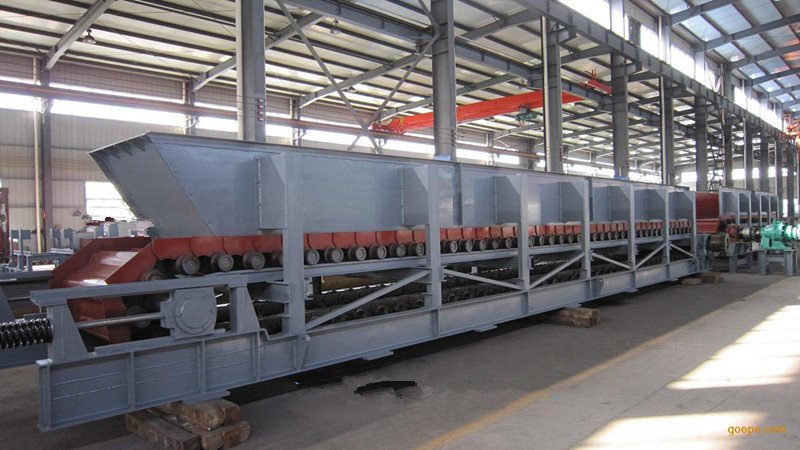

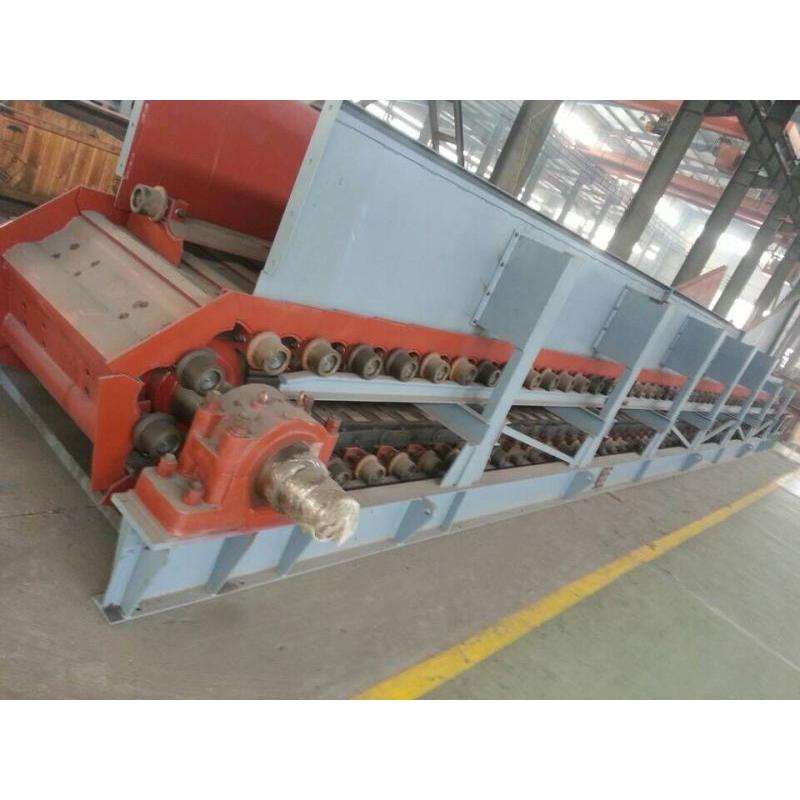

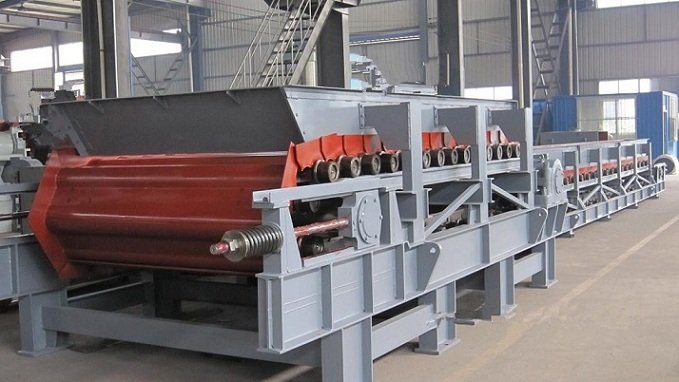

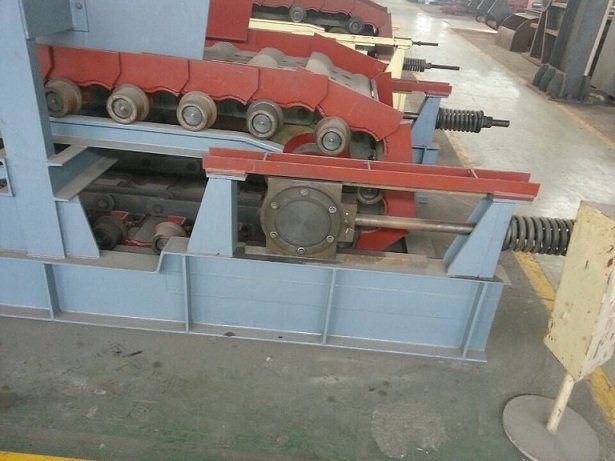

采用大速比減速機，調速電動機，取消棘輪機構。 給料機由電動機、減速器驅動含有齒槽結構的頭部鏈輪轉動，從而使與鏈輪相嚙合的牽引鏈條，牽引裝有物料的輸送槽向前運行。
水泥廠通過板式給礦機，輸送輸送到大型破碎機
山東山水水泥廠，緬甸AAA水泥廠
一）常用板式給礦機分類;
板式喂料機分為輕型板式喂料機，中型板式喂料機，重型板式喂料機和新型帶式板式給料機。各種類型板式給料機輸送物料性能如下：
1.GBZ系列重型板式給礦機
重型板式喂料機可輸送較大粒度，物料尺寸一般不大于板寬的60%，其安裝傾角不大于15°。輸送板寬一般在1250mm--3150mm
2GBL系列中型板式給礦機
中型板式喂料機輸送物料塊重不超過140KG，堆積密度不大于1200KG/M3，濕度不高于350℃，輸送板寬一般在500mm--1250mm.
3.GBQ系列輕型板式給礦機
輕型板式喂料機輸送物料塊重不超過100KG，堆積密度不大于1200KG/M3，濕度不高于350℃，輸送板寬一般在500mm--1250mm。
4.GBP系列新型板式給礦機
新型板式給料機適用于輸送含水大的粘性物料如紅土鎳礦，粘土等.
二）板式給礦機應用案例分析
A：輕型板式給礦機應用案例舉例
輸送物料：石灰石
物料**顆粒尺寸;小于200mm
輸送產量：50t/h
根據以上原始參數，選擇WBQ600×3000輕型板式給礦機，板式給料機技術參數如下
設備名稱： GBQ600×3000輕型板式給礦機
性能參數 規格 GBQ600×3000
槽板寬 mm 600
中心距 mm 3000
輸送物料 石灰石
輸送物料粒度 mm ≤350
輸送量 t/h 50~60
輸送傾角 ° 0
輸送速度 m/s ~0.1
合金結構鋼鏈節距 mm 200
減速電機 KA97/CRL67-287-MV100L1-2.2 變頻電機
速比 i 287
功率 kW 2.2
設備重量 t 3.2
B：中型板式給礦機應用案例舉例
物料原始參數如下：
物料名稱：輸送
給料粒度 mm ≤600
密度 t/m3 ～1.5
含水量 % ≤5
物料下落高度 m ≤3
自然休止角 ° 30-35
根據以上原始參數，選擇GBL1250×6000中型板式給礦機
GBL1250×6000中型板式給礦機技術參數如下：
規格 WBL1250×6000
槽板寬 mm 1250
中心距 mm 6000
輸送物料粒度 mm ~600
輸送物料 石灰石
物料容重 t/m3 ~1.5
輸送量 t/h 40~400
輸送傾角 ° 0
輸送速度 m/s ~0.153
合金結構鋼鏈節距 mm 250
電動機 YVF2-180M-4-18.5
功率 kw 18.5
減速機 DFY320-250
速比 i 250
C：重型板式給礦機應用案例舉例
輸送物料原始參數
—輸送物料 礦石
—物料粒度 mm ≤800mm
—喂料寬度 mm 1500
—頭尾軸中心距 mm 4500
—輸送傾角 ° 0
—輸送量 m3/h ～200
根據以上條件選擇GBZ1500×4500重型板式給礦機
GBZ1500×4500重型板式給礦機技術參數
規格 WBZ1500×4500
槽板寬度 mm 1500
底板材質16Mn
厚度16mm
中心距 mm 4500
輸送物料 礦石
輸送物料粒度 mm ≤800
輸送量 t/h ～200
輸送傾角 ° 0
輸送速度 m/s ~0.07
坦克履帶鏈節距 mm 203
電動機 1臺 YVF2-180L-6 變頻調速
功率 kW 15
減速機 1臺 P2KA14-500 空心軸套裝
速比 i 500
安裝方式 左裝/右裝
D：新型板式給礦機應用案例舉例
輸送物料原始參數
輸送物料：紅土鎳礦
物料水分：大于20%
物料粒度 mm ≤500mm
喂料寬度 mm 1200
頭尾軸中心距 mm 4500
輸送傾角 ° 0
輸送量 m3/h ～200
考慮物料輸送水分比較大，選擇新型皮帶板式給料機，型號為GBP1200×10000
GBP1200×10000新型板式給礦機技術參數
性能參數 規格 WBP1200×10000
膠帶寬度 mm 1200
中心距 mm 10000
允許輸送物料粒度 mm ≤220
輸送物料
輸送量 t/h 35~350，正常250
輸送傾角 ° 待定
輸送速度 m/s ~0.12
鏈條節距 mm 200
電動機 YVF2-180M -4-18.5 變頻電機
功率 kW 18.5
減速機 P2KA12-320 行星直交
扭力臂安裝
速比 i 320
安裝方式 左裝或右裝
設備重量 t ~20.6
以上是四種類型的板式給礦機選型應用案例，希望能給您帶來一些幫助。
