板式給料機從動鏈輪及拉緊裝置描述

一：板式給料機從動鏈輪裝置組成

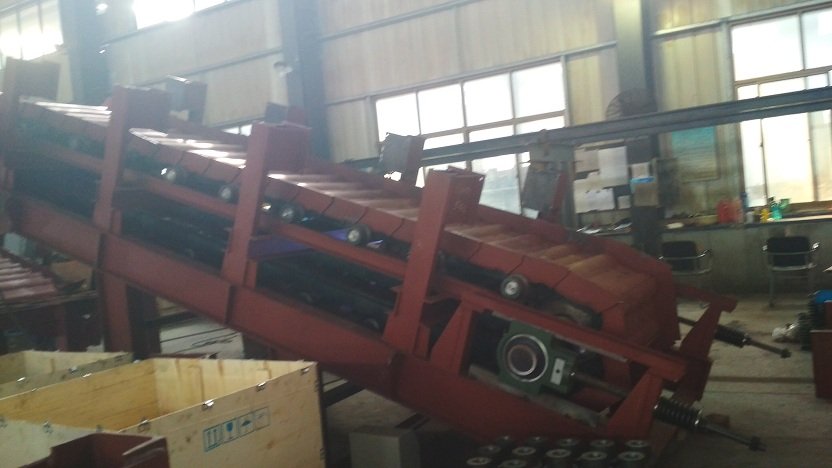

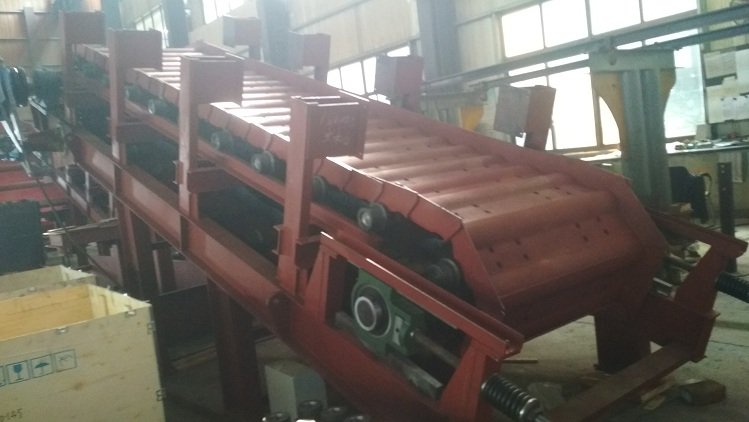

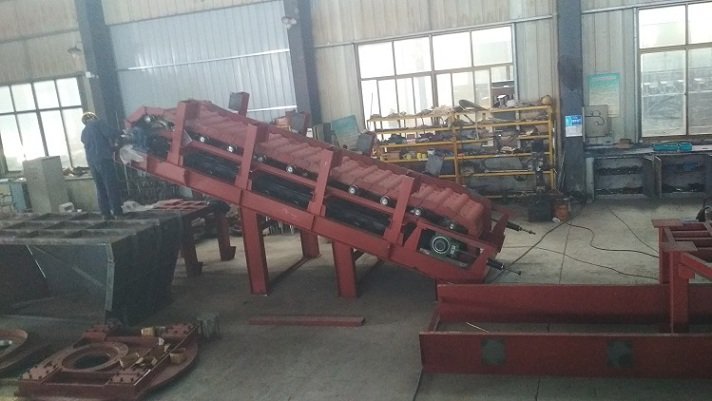

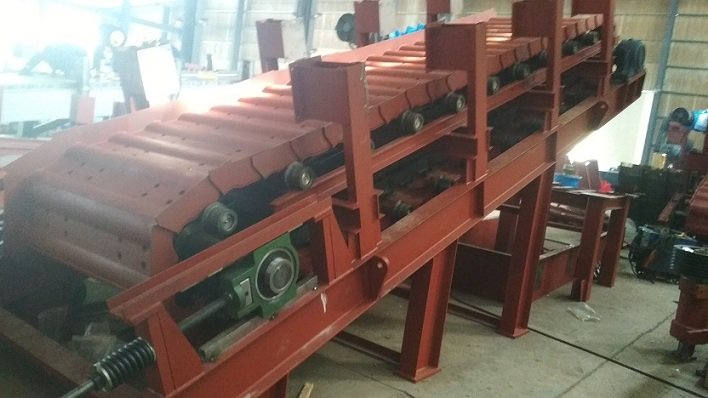

從動鏈輪裝置主要由從動軸、兩個托輪、軸承、軸承座，拉緊彈簧及拉緊螺桿等組成等組成。托輪是通過鍵固定在軸上，軸的兩端裝有雙列調心滾子軸承和軸承座。

軸承座裝在機架兩側，并在滑板之間前后滑動,調節鏈條的張緊力及糾正運行鏈板的跑偏。

二：輕型和中型板式給料機從動鏈輪及拉緊裝置

尾輪直徑mmΦ500

尾輪材料ZG340-640

處理方式表面高頻淬火

硬度HRC50-55

尾軸直徑mmΦ140

尾軸材料40Cr

處理方式調質處理

表面硬度HB250-280

軸承UCK318帶滑塊座外球面軸承

軸承制造商瓦軸

使用潤滑脂類型3#二硫化鉬復合鋰基潤滑脂

拉緊裝置彈簧螺旋拉緊

三：重型板式給料機從動鏈輪及拉緊裝置;

從動軸

材料40Cr合金鋼

熱處理方式調質

硬度HB220～250

從動鏈輪

材料ZG340-640

熱處理方式表面高頻淬火

表面硬度HRC48～53

軸承制造商FAG

型號22228CA/W33調心滾子軸承

使用潤滑脂類型二硫化鉬潤滑脂

拉緊裝置 截錐渦卷彈簧拉緊

四：拉緊裝置作用

拉緊裝置是用來拉緊和調整鏈條的水平位置。保證鏈條松緊適度，使其平穩運行，托輪起導向和支承鏈板的作用。通過調整拉緊螺桿，使兩條鏈的拉力均勻。當鏈板突然受到物料的沖擊時，復合彈簧可起到緩沖作用，保護鏈板和其它各部件免受破壞。拉緊支座采用型鋼和螺栓聯接結構,外形,美觀,裝拆方便。對重型和超重型拉緊裝置,增加一組彈簧,以緩沖吸振。除此之外還有以下兩個特點:

(1)中、輕型板式給料機拉緊裝置的螺桿位于滑座上方,放在倒置的等邊角鋼下面,螺桿部分可不受污染和損壞;重型和超重型產品的拉緊裝置,螺桿通過滑座中心。

(2)拉緊裝置分標準型和重型兩種結構。
