活接隔膜閥
直接聯系
寧波寶蒂塑膠閥門有限公司
浙江
面議
寶蒂塑膠閥門
活接隔膜閥
1060
產品特點：
● 密封特性與法蘭隔膜閥相似，流量大。
● 閥門與管路通過活接連接，更換方便。
● 已有案例表明，工廠管道中的安裝誤差等因素，易導致活接螺帽受力過大，進而導致閥門]泄露甚至破損，因此不建議在DN50以上規格選用活接式連接結構的閥門。

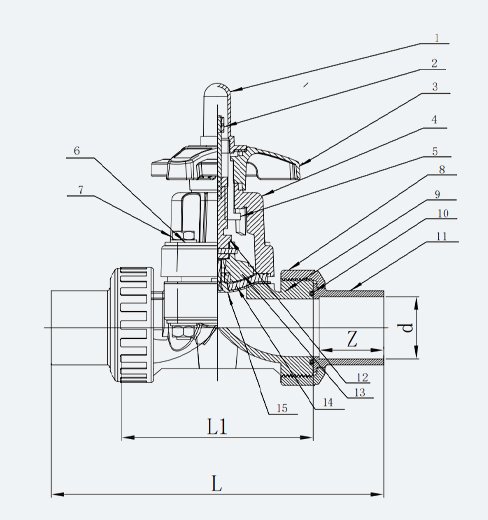

材質配件表
編號 | 零部件 | 材料 |
1 | 限位罩 | PC |
2 | 指示螺柱螺帽 | 鋼，不銹鋼 |
3 | 手輪 | ABS,FRPP |
4 | 閥蓋 | FRPP,PPH,UPVC,CPVC,PVDF |
5 | 閥桿螺母 | 鑄鐵，銅合金 |
6 | 壓板 | 包塑鋼，不銹鋼 |
7 | 螺栓螺母 | 鋼&塑料螺帽，不銹鋼 |
8 | 螺帽 | FRPP,PPH,UPVC,CPVC,PVDF |
9 | 閥體 | FRPP,PPH,UPVC,CPVC,PVDF |
10 | O型圈 | EPDM,FPM |
11 | 接頭 | FRPP,PPH,UPVC,CPVC,PVDF |
12 | 閥桿 | 鋼，不銹鋼，銅合金 |
13 | 閥瓣 | PVDF,CPVC,鑄鐵 |
14 | 橡膠墊 | EPDM |
15 | 膜片 | EPDM,FPM,FEP,PFA,PTFE |
產品尺寸表（mm）
DN | L1 | d | Z | L | |||||
承插接頭 | 螺紋接頭 | ||||||||
HG/DIN | JIS | ANSI | HG/DIN | JIS | ANSI | ||||
15 | 110 | 20 | 22 | 21.3 | Rcl/2 | PT1/2 | NPT1/2 | 17 | 155 |
20 | 110 | 25 | 26 | 26.7 | Rc3/4 | PT3/4 | NPT3/4 | 24 | 165 |
25 | 110 | 32 | 32 | 33.4 | Rcl | PT1 | NPT1 | 28 | 173 |
32 | 175 | 40 | 38 | 42.2 | Rc1-1/4 | PT1-1/4 | NPT1-1/4 | 29 | 248 |
40 | 175 | 50 | 48 | 48.3 | Rc1-1/2 | PT1-1/2 | NPT1-1/2 | 35 | 257 |
50 | 200 | 63 | 60 | 60.3 | Rc2 | PT2 | NPT2 | 39 | 292 |
DN-65-DN125承插隔膜閥為手工產品，詳情咨詢經銷顧問
本表尺寸以UPVC材質為準
