碳化硅外延P-Type
120
介紹：碳化硅（SiC）外延P型是通過在SiC襯底上生長摻雜受主雜質（如鋁或硼）的外延層實現的，具有寬禁帶、高導熱性和高擊穿電場等特性。
?
應用：應用于功率電子（高效電源轉換器、電動汽車和工業電機驅動）、高溫器件、IGBT（電動汽車和電力系統）、BJT（高功率放大和開關應用）和射頻器件（5G基站和雷達）等領域有廣泛應用，特別適合高功率、高頻和高溫環境。
??
碳化硅P型外延襯底（2~8inch） | ||||
襯底直徑 | 2英寸-50.8mm | 4英寸-100mm | 6英寸-150mm | 8英寸-200mm |
碳化硅襯底厚度 | 350μm | 350μm | 350μm | 500μm |
碳化硅襯底晶向 | Off-Axis：4°toward <11-20>±0.5° | |||
碳化硅襯底電阻率 | 0.014～0.028 Ω?cm | |||
外延導電類型 | P-type | |||
摻雜元素 | Al-doping | |||
外延層厚度 | ＜5 um | |||
外延層厚度均勻性 | ≤6% | |||
外延層表面 | RMS＜1nm | |||

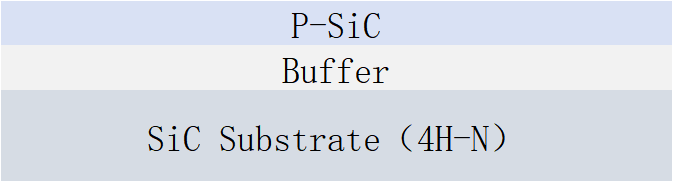

外延結構圖 |
| |||
